Устройство запуска П-166 СМУ УМС ЗС 2 (Ц)

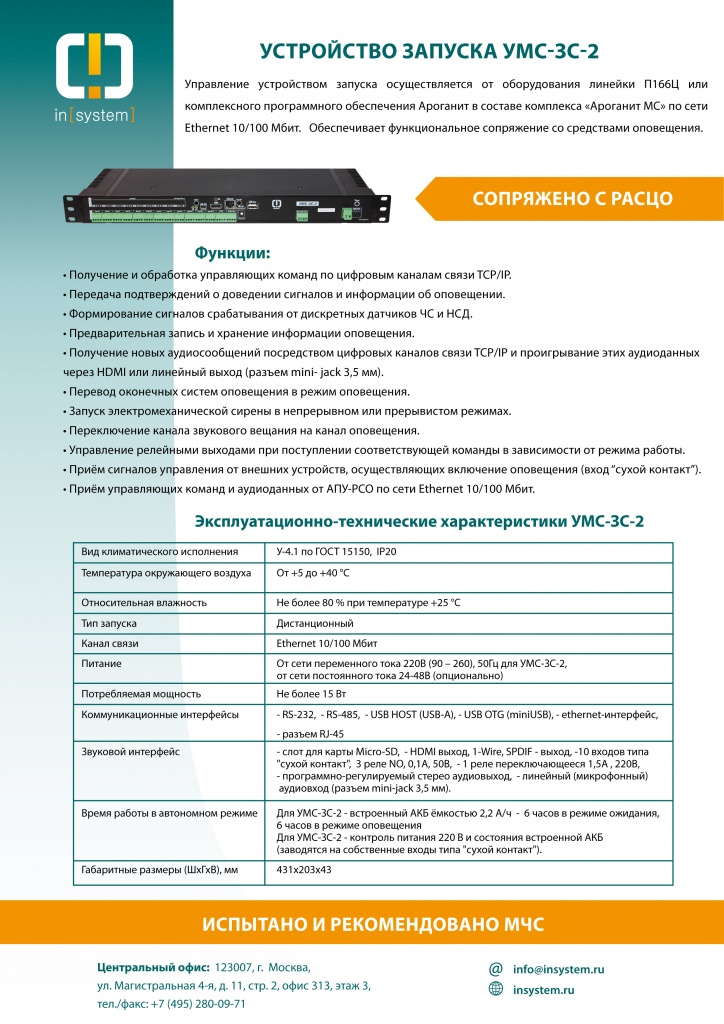

Устройство запуска УМС‑ЗС-2 (Ц) — это многофункциональный программно-аппаратный комплекс в компактном 19-дюймовом корпусе высотой 1U. Изделие предназначено для запуска оконечных средств оповещения населения, переключения каналов вещания и передачи сигналов оповещения по командам от вышестоящих систем (КТСО П-166Ц, П-166 СМУ, СПО «Ароганит Safe Point»), а также локально — через web-интерфейс или по сухому контакту.

Устройство может работать в трёх режимах: «Сирена и РТУ», «Видеосервер» и «Перехват звука (РТУ)», что позволяет использовать его как для запуска электромеханических сирен и радиотрансляционных усилителей, так и для трансляции видеоинформации через кабельные системы телевещания, а также для перехвата существующих звуковых потоков с подменой на сигналы оповещения.

УМС‑ЗС-2 оснащено широким набором интерфейсов: Ethernet, USB HOST и OTG, HDMI выход, балансный аудиовход и выход, дискретные входы/выходы типа «сухой контакт» и твердотельные реле, слот для Micro-SD, а также встроенным аккумулятором, обеспечивающим автономную работу не менее 6 часов.

Назначение и область применения

• Основное назначение — запуск и мониторинг оконечных средств оповещения, переключение каналов вещания, передача сигналов и речевой информации оповещения.
• Применение — в составе систем централизованного оповещения населения на объектах ЖКХ, промышленных предприятиях, транспортной инфраструктуре, объектах гражданской обороны.

Управление осуществляется:

• локально по сухому контакту;
• локально через web-интерфейс устройства;
• КТСО П-166Ц, П-166 СМУ;
• от комплексного программного обеспечения «Ароганит Safe Point».

Режимы работы

Устройство имеет три основных режима работы, переключаемых через web-интерфейс:

3.1 Режим «Сирена и РТУ»

Предназначен для звукового оповещения через радиотрансляционные установки (РТУ) и электромеханические сирены.

Функции:

• Получение и обработка управляющих команд по TCP/IP.
• Получение новых аудиосообщений по цифровым каналам.
• Запуск специальных оконечных средств оповещения.
• Проигрывание речевых сообщений и сигналов, имитирующих звук сирены (в непрерывном или прерывистом режиме).
• Передача на АРМ сообщений о доведении команд, сигналов НСД (вскрытие шкафа) и ЧС позиция 1 (контроль сетевого питания 230 В).

3.2 Режим «Видеосервер»

Предназначен для трансляции видео и звуковой информации через кабельные системы телевизионного вещания.

Функции:

• Получение и обработка управляющих команд по TCP/IP.
• Получение новых аудио- и видеосообщений.
• Запуск специальных оконечных средств оповещения.
• Проигрывание заставки, текстовых сообщений (бегущая строка) и звуковых сообщений по команде ЧС.
• Передача сигналов НСД и ЧС позиция 1 на АРМ.

3.3 Режим «Перехват звука (РТУ)»

Предназначен для перехвата транслируемого звукового потока (например, от радиоузла) и его подмены на сигналы оповещения.

Функции:

• Получение и обработка управляющих команд по TCP/IP.
• Получение новых аудиосообщений.
• Запуск специальных оконечных средств оповещения.
• Перехват звукового потока (вход «Audio In») и переключение выхода «Audio Out» на адаптер системы оповещения.
• Проигрывание речевых сообщений в зависимости от команд ЧС.
• Передача на АРМ сообщений о доведении команд.

Конструкция и интерфейсы

Корпус:

• Пластиковый, высота 1U (43 мм), ширина 430 мм, глубина 203 мм.
• Устанавливается в 19‑дюймовые стойки и шкафы.
• Класс пылевлагозащиты — IP20.
• Климатическое исполнение — УХЛ‑4.1 (температура от +5 до +40 °С, влажность до 80% при 25 °С).

Передняя панель:

• Светодиодные индикаторы: питание сети, готовность устройства, оповещение активно, аппаратный сброс, индикатор сети.

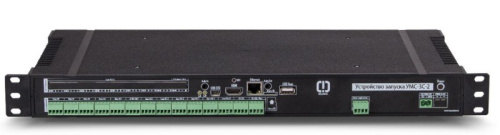

• Разъёмы: аудиовход (3,5 мм mini-Jack, балансный/небалансный), USB OTG (miniUSB), HDMI, USB HOST (USB‑A), слот Micro‑SD, аудиовыход (3,5 мм mini-Jack).

Задняя панель:

• Сетевой разъём AC‑04 (с предохранителем 3,2 А, 250 В).
• Ethernet (RJ‑45).
• RS‑232 — порт конфигурации.
• RS‑485 / 1‑wire.
• Выход питания 12 В (гальванически изолированный, 0,1 А) — для питания внешних датчиков.
• Выходы состояния системы питания (открытый коллектор): Bat — состояние аккумулятора, AC — состояние сети 230 В.
• Входы сухого контакта #0 – #9 (групповая гальваническая изоляция, подтяжка до 5 В) — для подключения датчиков ЧС, НСД, подтверждений.
• Твердотельные реле #0, #1, #2 (нормально разомкнутые, макс. ток 0,1 А, макс. напряжение 50 В) — для управления внешними устройствами.
• Электромагнитное реле #3 (1 переключающий контакт, макс. ток 1,5 А, макс. напряжение 230 В) — для управления сиреной через внешний пускатель.
• Переключатели питания: SW1 (сеть 230 В), SW2 (аккумулятор).

Описание работы по режимам

Режим «Сирена и РТУ»

Запуск РТУ:

• При поступлении команды ЧС5 включаются выходы #0, #1, #2 одновременно.
• Аудиосигнал подаётся с балансного выхода «Audio Out».
• Вход #2 — подтверждение запуска РТУ (замыкание контактов).
• Вход #3 — сигнал ЧС позиция 1 (отсутствие сетевого напряжения 230 В).
• Вход #4 — сигнал НСД (несанкционированный доступ).

Запуск электромеханической сирены:

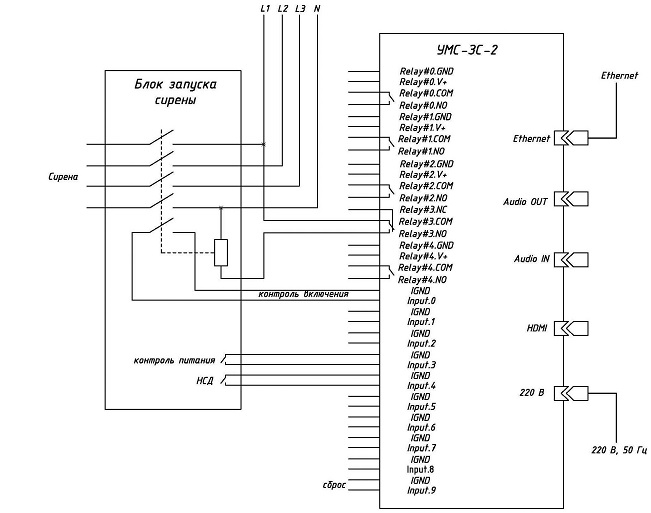

• При команде ЧС2 (непрерывная сирена) или ЧС3 (прерывистая сирена) включается выход #3 (электромагнитное реле), управляющий внешним пускателем.
• Вход #0 — подтверждение запуска сирены (замыкание контактов контактора или акустического датчика).

Опрос РТУ и сирены:

• При команде «Опрос» включаются выходы #0, #1, #2 (для РТУ) или проверяется вход #3 (для сирены). Аудиосигнал не подаётся.
• По состоянию входов #2 (замкнут — готов) или #3 (замкнут — готов) определяется готовность устройств.

Режим «Видеосервер»

• При команде ЧС5 включаются выходы #0, #1, #2 (оборудование трансляции телевизионного сигнала).
• Аудио и видео подаются через HDMI или аудиовыход.
• Вход #3 — сигнал ЧС позиция 1 (отсутствие сети 230 В).
• Вход #4 — сигнал НСД.

Режим «Перехват звука (РТУ)»

• В дежурном режиме транслируемый звуковой сигнал подаётся на вход «Audio In» и через нормально‑замкнутые контакты внутреннего реле выводится на «Audio Out».
• В режиме оповещения реле переключается, «Audio Out» отключается от «Audio In», и на выход подаётся аудиосигнал от адаптера системы оповещения.
• Выходы #0, #1, #2 включаются одновременно.
• Вход #2 — подтверждение запуска оборудования звукового вещания.

Запуск от адаптера «Аппаратный внешний запуск»

• При замыкании контактов входа #6 включаются выходы #0, #1, #2.
• Внешний аудиосигнал подаётся на «Audio In» и поступает на аудиовыход или HDMI.

Аварийное оповещение

• При замыкании контактов входа #7 (например, от кнопки дежурного или системы пожарной сигнализации) одновременно включаются выходы #0, #1, #2, #3.
• Запускается заранее сохранённый в памяти устройства сценарий оповещения.
• Вход #0 — подтверждение запуска сирены; вход #2 — подтверждение запуска РТУ.

Локальное оповещение через web‑интерфейс

• Во вкладке «Оповещение» оператор выбирает: количество повторов (1–5), режим сирены (нет / прерывисто / непрерывно), опции воспроизведения сирены через звуковое устройство и отключения сирены при запуске речи, использование микрофона, преамбулу, звуковое и текстовое сообщения, заставку.
• Нажатие «Запуск» активирует выходы #0, #1, #2, #3 в соответствии с выбранными параметрами.
• Аудио и видео подаются через выбранные интерфейсы (HDMI или линейный выход).
• Состояние и настройки входов/выходов контролируются во вкладке «Входы/выходы».

Комплект поставки

Условия эксплуатации

• Температура: +5 … +40 °С.
• Относительная влажность: не более 80% при 25 °С.
• Атмосферное давление: 84–106,7 кПа.
• Степень защиты: IP20 (для установки внутри помещений, без прямых солнечных лучей и осадков).
• Группа эксплуатации: М1 по ГОСТ 17516.

Запрещается использовать устройство:

• в помещениях с воспламеняющимися газами, коррозионными реагентами или сильной запылённостью;
• при температуре выше +50 °С или ниже 0 °С (для внешней среды), при влажности более 98%;
• под прямыми солнечными лучами или вблизи отопительных приборов;
• при сильной вибрации.

Транспортировка и хранение

• Транспортировка: любым видом крытого транспорта, условия по группе С ГОСТ 23216 (механические), группе 2 ГОСТ 15150 (климатические).
• Хранение: в таре завода‑изготовителя, группа 1 ГОСТ 15150, срок хранения — 12 месяцев.
• После транспортировки при отрицательных температурах — выдержка не менее 4 часов в нормальных условиях.

Гарантийные обязательства

• Гарантийный срок — 12 месяцев со дня продажи.
• Гарантийный срок хранения — 12 месяцев с даты приёмки изготовителем.
• Изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении условий эксплуатации, хранения, транспортировки и монтажа.
• В течение гарантийного срока неисправные изделия ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные стихийными бедствиями, перенапряжениями, механическими воздействиями или несоблюдением инструкций.
• Послегарантийное обслуживание — по отдельным договорам за счёт потребителя.
