Устройство запуска оконечных устройств оповещения и сопряжения П-166 СМУ УМС ЗС 2 (М)

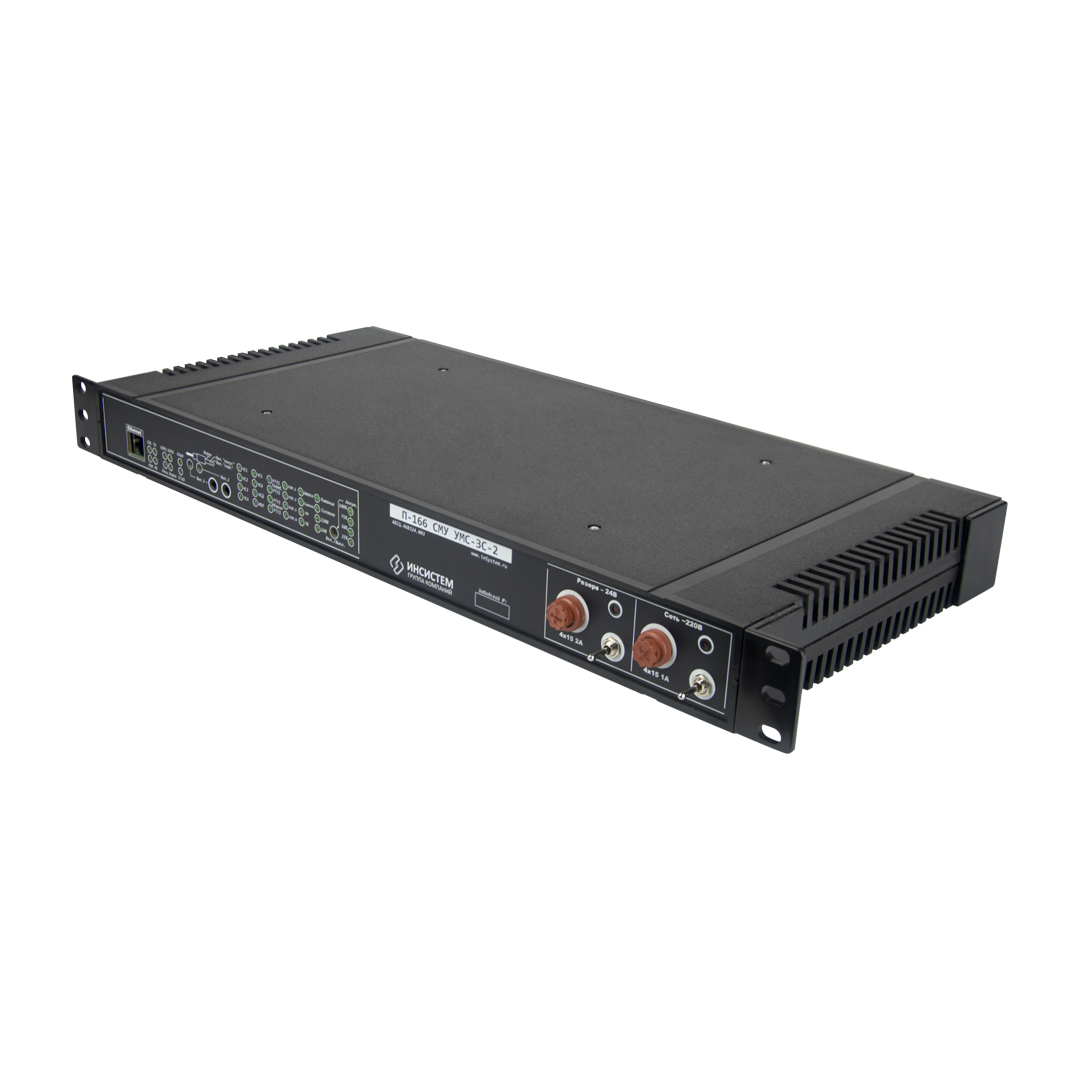

Устройство запуска УМС-ЗС-2 — это многофункциональный программно-аппаратный модуль в 19-дюймовом корпусе высотой 1U, предназначенный для автоматизации процессов запуска оконечных средств оповещения, переключения каналов вещания и передачи сигналов гражданской обороны в системах централизованного оповещения населения. Изделие обеспечивает приём команд и речевой информации по цифровым сетям Ethernet, формирование сигналов сирен, управление радиотрансляционными усилителями (РТУ), мониторинг аварийных состояний и передачу подтверждений в вышестоящие комплексы (КТСО П-166М или СПО «Ароганит Safe Point»).

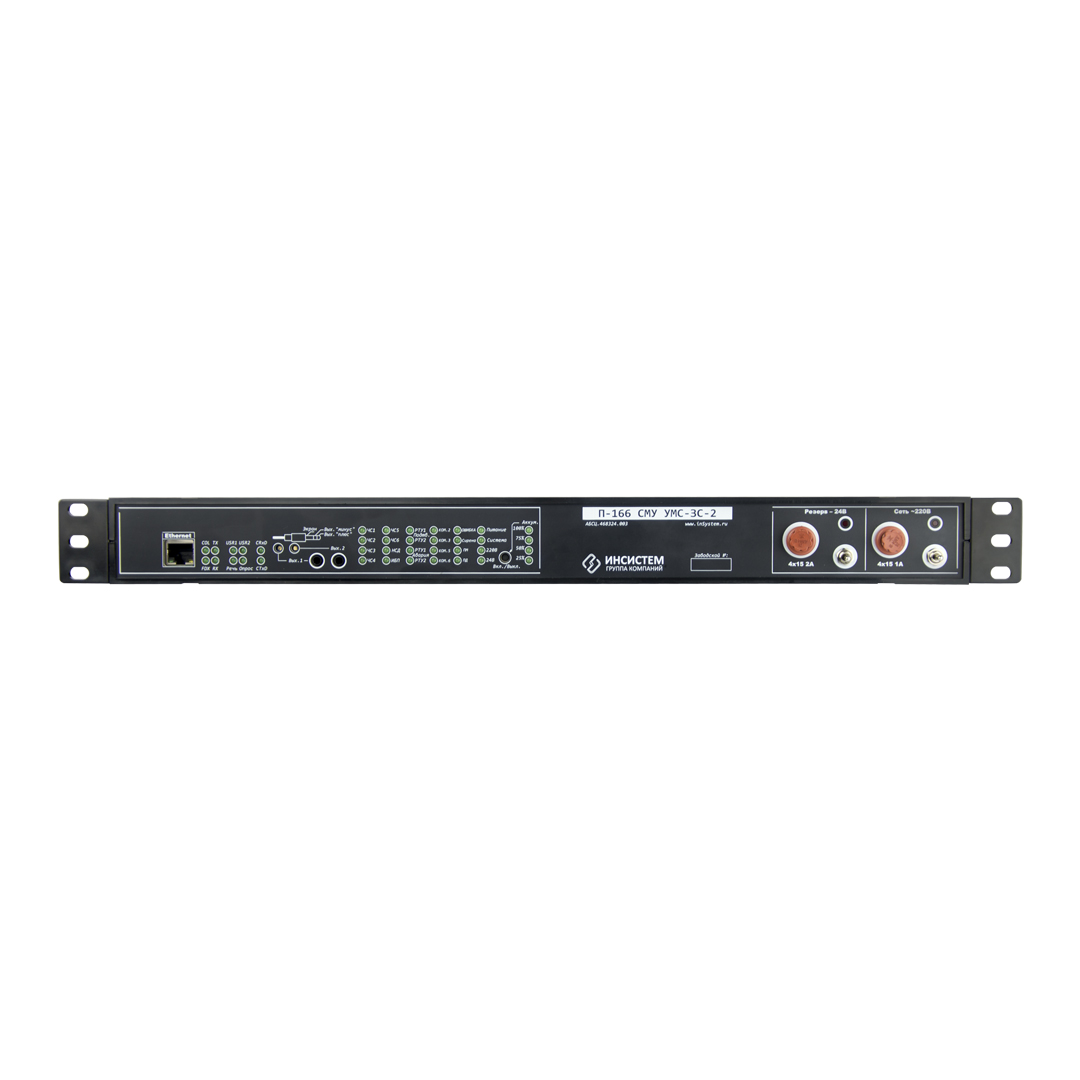

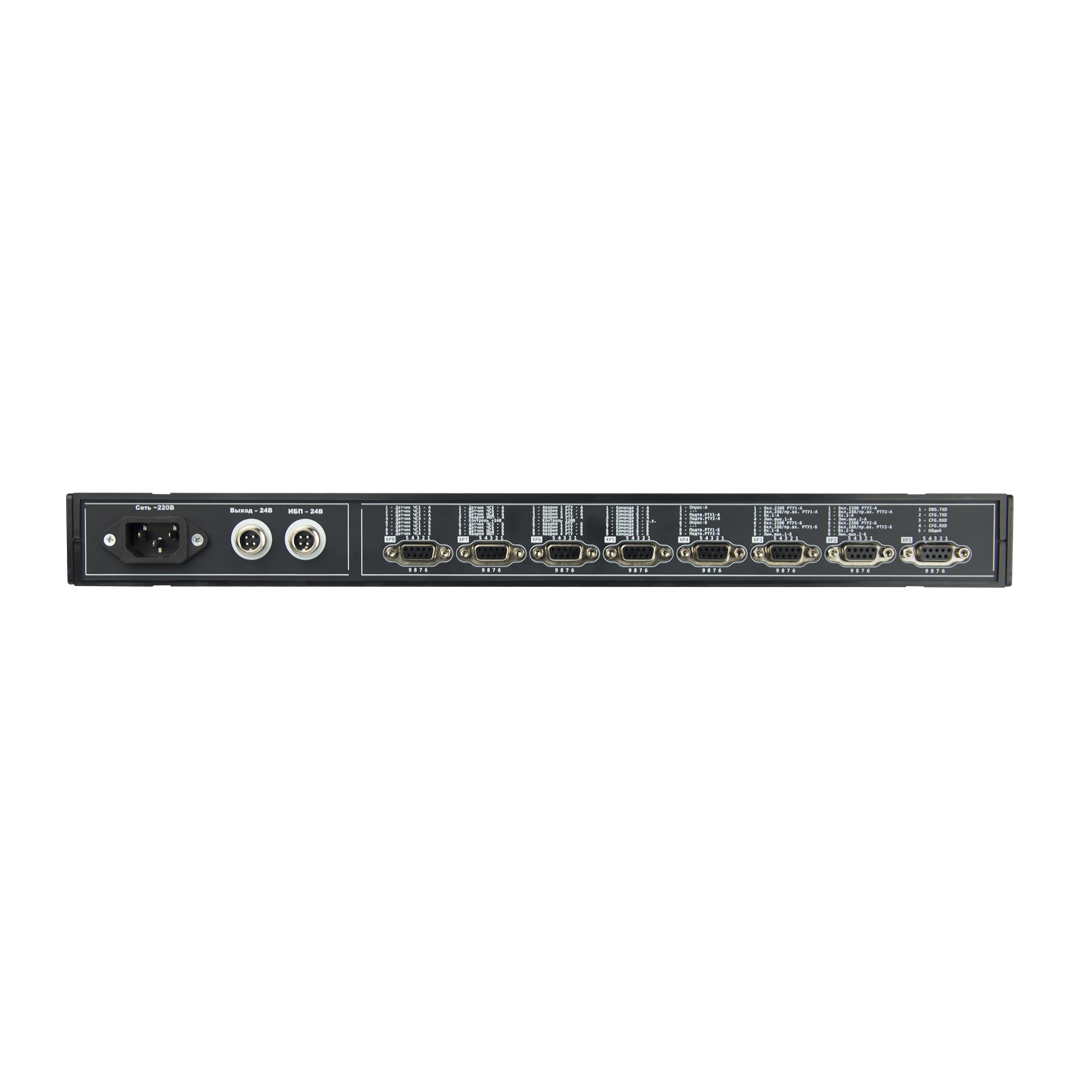

Устройство выполнено в пластиковом корпусе для установки в телекоммуникационные стойки и шкафы, оснащено встроенным источником бесперебойного питания (ИБП), обеспечивающим автономную работу до 4 часов. П-166 СМУ УМС-ЗС-2 является ключевым элементом для сопряжения цифровых систем оповещения с аналоговым и цифровым звуковым оборудованием, датчиками чрезвычайных ситуаций и радиотрансляционной аппаратурой.

Назначение и область применения

• Основное назначение — запуск специальных оконечных средств оповещения, переключение каналов вещания и передача сигналов оповещения по командам от КТСО П-166М или СПО «Ароганит Safe Point».
• Применение — в составе систем централизованного оповещения населения на объектах ЖКХ, промышленных предприятиях, в транспортной инфраструктуре, а также в комплексах гражданской обороны.

Управление осуществляется:

• от КТСО П-166М (по цифровым сетям Ethernet);
• от комплексного программного обеспечения «Ароганит Safe Point».

Функциональные возможности

1. Приём и обработка команд:

• Приём от КТСО П-166М сигналов проверки и передача подтверждений об исправности аппаратуры оповещения.
• Приём команд, речевой информации и обработка управляющих команд по цифровым каналам TCP/IP.

2. Формирование сигналов сирен:

• Формирование сигналов, имитирующих звучание электромеханической сирены в непрерывном режиме (длительность одного цикла 160±10 с).
• Формирование сигналов сирены в прерывистом режиме (11 циклов по 15±1,5 с).
• Передача сформированных сигналов на линейные выходы 1 и 2 (разъёмы «РТУ 1» и «РТУ 2»).

3. Управление радиотрансляционными усилителями (РТУ):

• Дистанционное включение/выключение двух РТУ (замыкание «сухих» контактов на разъёмах «РТУ 1», «РТУ 2»).
• Подача на входы РТУ речевой информации и сигналов сиренного оповещения.
• Приём от РТУ сигналов подтверждения (срабатывание нормально разомкнутых или нормально замкнутых контактов).

4. Управление внешним оборудованием:

• Включение электропитания внешних устройств (пускателей) напряжением 24 В, максимальный ток нагрузки 0,5 А (разъём «24 В ВЫХОД»).
• Замыкание контактов разъёма «ОПРОС» для проверки работоспособности внешних устройств.
• Формирование управляющих сигналов на разъёме «ХР5» для дистанционного включения акустических устройств (команды 2, 3, 5, 6).

5. Мониторинг и диагностика:

• Приём сигналов от 6 датчиков чрезвычайных ситуаций (ЧС 1 – ЧС 6) с передачей статуса в КТСО П-166М, Ароганит Safe Point.
• Приём сигналов «Авария РТУ» от 4 радиотрансляционных усилителей.
• Контроль состояния встроенного ИБП — передача сигнала «Авария ИБП» при падении напряжения батареи ниже 20,5 В.
• Контроль несанкционированного доступа (НСД) — передача сигнала о вскрытии корпуса.

6. Перехват и трансляция аналоговых звуковых трактов:

• Перехват двух аналоговых звуковых трактов от радио- и телевизионных установок.
• Отключение внешних источников трансляции на время оповещения.
• Передача речевой информации оповещения на линейные выходы 1 и 2.
• Поддержка аудиотракта в полосе частот от 300 до 3400 Гц.

7. Подтверждение доведения сигналов:

• Автоматическое подтверждение (АП) исправности изделия и подключённых устройств.
• Ручное подтверждение (РП) после получения сигналов от внешних устройств.
• Передача подтверждений в КТСО П‑166М, Ароганит Safe Point.

8. Автоматический переход в дежурный режим:

• Принудительный переход в дежурный режим через 180±20 секунд при отсутствии команды окончания сеанса оповещения.

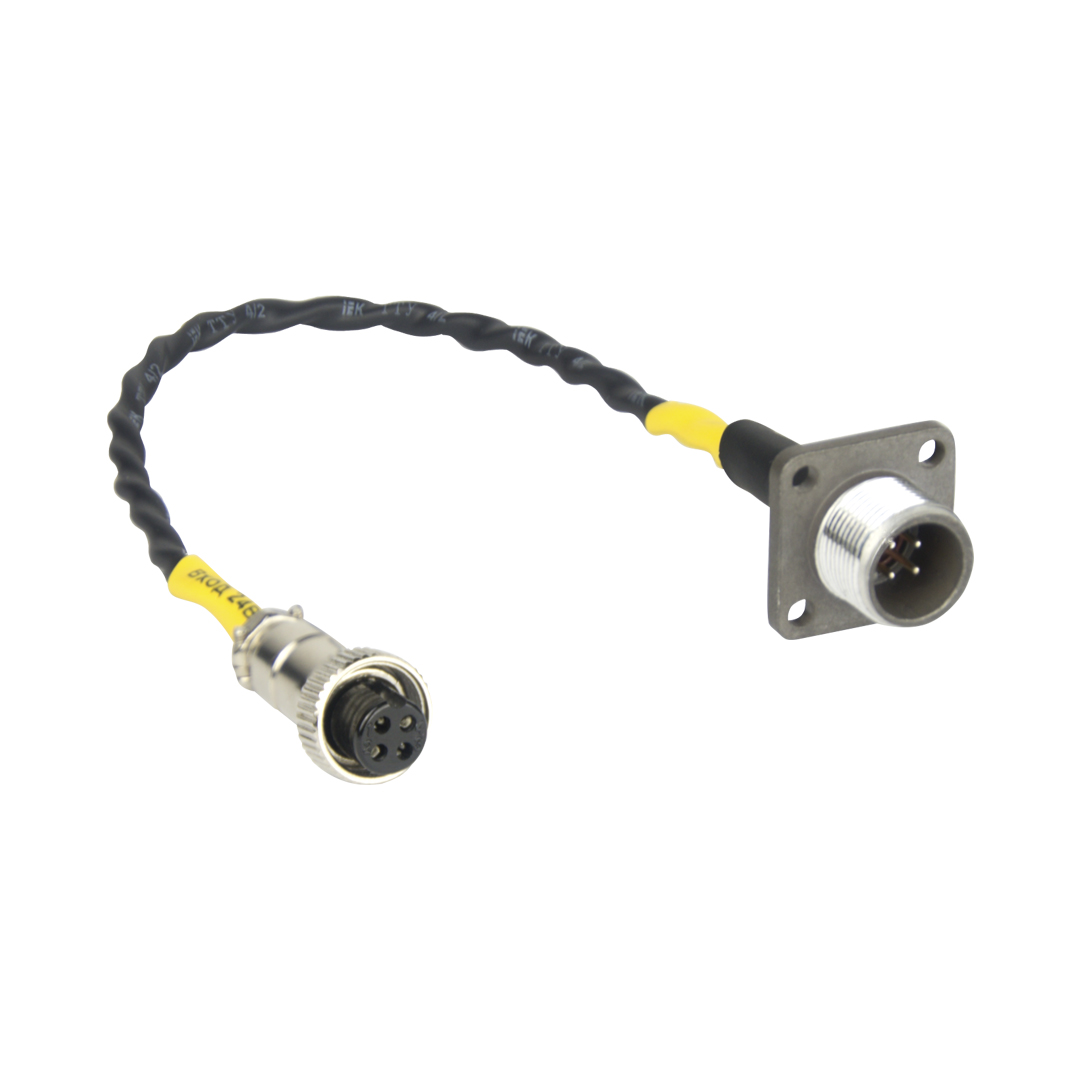

Комплект поставки

Условия эксплуатации

• Температура: +5 … +40 °С.
• Относительная влажность: не более 80% при 25 °С.
• Атмосферное давление: 84–106,7 кПа.
• Степень защиты: IP20 (для установки внутри помещений, без прямых солнечных лучей и осадков).
• Группа эксплуатации: М1 по ГОСТ 17516 (устойчивость к электромагнитным помехам).

Запрещается использовать устройство:

• в помещениях с воспламеняющимися газами, коррозионными реагентами или сильной запылённостью;
• при температуре выше +50 °С или ниже 0 °С (для внешней среды), при чрезмерной влажности (более 98%);
• под прямыми солнечными лучами или вблизи отопительных приборов;
• при сильной вибрации.

Транспортировка и хранение

• Транспортировка: любым видом крытого транспорта, условия по группе С ГОСТ 23216 (механические), группе 2 ГОСТ 15150 (климатические).
• Хранение: в таре завода‑изготовителя, группа 1 ГОСТ 15150, срок хранения — 12 месяцев.
• Особые условия: не допускать хранения в агрессивных средах (пары кислот и щелочей).
• После транспортировки при отрицательных температурах — выдержка не менее 4 часов в нормальных условиях.

Гарантийные обязательства

• Гарантийный срок — 12 месяцев со дня продажи.
• Гарантийный срок хранения — 12 месяцев с даты приёмки изготовителем.
• Изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении условий эксплуатации, хранения, транспортировки и монтажа.
• В течение гарантийного срока неисправные изделия ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные стихийными бедствиями, перенапряжениями, механическими воздействиями или несоблюдением инструкций.
• Послегарантийное обслуживание — по отдельным договорам за счёт потребителя.
