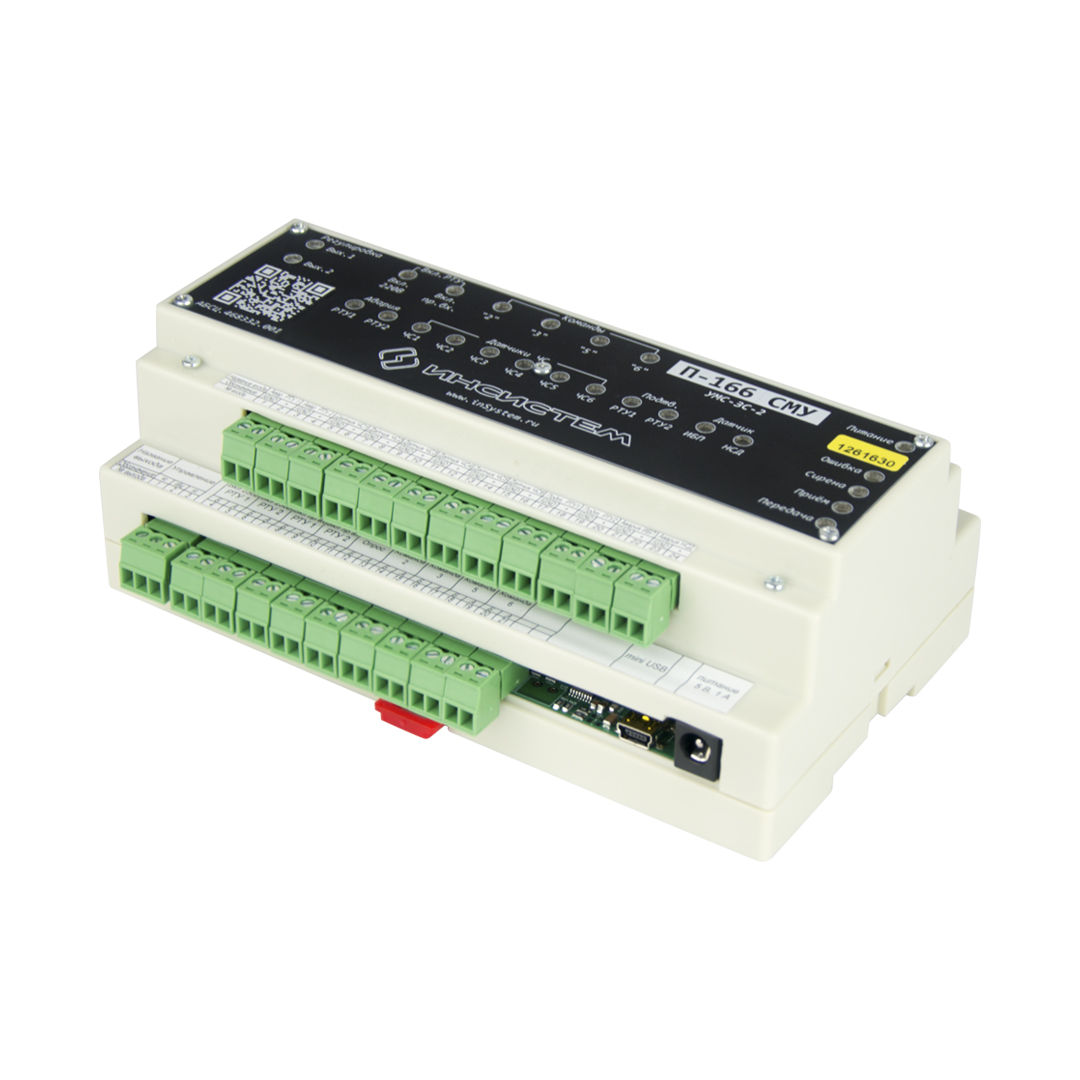

Устройство запуска оконечных устройств оповещения и сопряжения П-166 СМУ УМС-ЗС-2 исполнение DIN (БПРУ-02)

УМС‑ЗС-2 (БПРУ-02) — это многофункциональное устройство управления и сопряжения, предназначенное для работы в системах оповещения населения и объектов. Изделие выполнено в компактном пластиковом корпусе для монтажа на стандартную DIN‑рейку и служит связующим звеном между блоками управления верхнего уровня и усилителями мощности оконечных устройств оповещения (громкоговорителей, рупоров, сирен).

УМС‑ЗС-2 (БПРУ-02) принимает сигналы и речевую информацию от аппаратуры П-166М, или комплексного программного обеспечения «Ароганит», коммутирует звуковые тракты, управляет питанием усилителей, формирует сигналы тревоги и сиренного оповещения, а также осуществляет непрерывный мониторинг состояния подключённого оборудования.

Благодаря возможности установки на DIN-рейку и широкому набору интерфейсов, устройство легко интегрируется в существующие шкафы оповещения и не требует выделенного стойкого места.

Назначение и область применения

УМС-ЗС-2 (БПРУ-02) предназначено для:

• управления усилителями мощности в составе централизованных систем оповещения;
• приёма команд и речевых сигналов от блоков управления (П-166М, П-166 СМУ, модулей речевого оповещения);
• коммутации звуковых сигналов на подключённые оконечные устройства (громкоговорители, рупоры, сирены);
• формирования имитации звука электромеханической сирены (непрерывный и прерывистый режимы);
• мониторинга состояния усилителей и линии связи с передачей аварийных сигналов на верхний уровень;
• перехвата звуковых каналов радио‑ и телевещания для трансляции сигналов оповещения (по двум аналоговым трактам).

Области применения:

• системы оповещения населения, промышленных предприятиях, вокзалах, аэропортах, стадионах;
• комплексы технических средств оповещения П-166М, П-166 СМУ;
• объекты с усилением сигнала через акустические системы.

Преимущества

• Компактность — монтаж на DIN-рейку экономит место в шкафах управления.
• Широкий набор интерфейсов — 9 твердотельных реле, электромагнитное реле, 2 (до 4) линейных аудио выходов, «сухие» контакты для датчиков.
• Гибкость настройки — все параметры программируются через mini-USB без необходимости специального оборудования.
• Высокая надёжность — непрерывный мониторинг состояния усилителей и линий связи, автоматическая передача аварий.
• Встроенный генератор сирены — не требует внешних источников звука, может работать в системах без речевых модулей.
• Совместимость с системами П-166 М, П-166 СМУ — полная интеграция с аппаратурой и ПО «Ароганит Safe Point».
• Простота обслуживания — технологические карты ТО, доступные материалы и инструменты.

Функциональные возможности

Устройство обладает широким набором функций, обеспечивающих гибкость и надёжность в системах оповещения:

• Приём и трансляция речевой информации — до 4 линейных входов (2 в базовой комплектации, расширение до 4) с возможностью регулировки уровня сигнала на выходах.
• Формирование сигналов сирены — встроенный генератор сигналов, имитирующих звучание электромеханической сирены в непрерывном и прерывистом режимах (с регулировкой громкости).
• Управление питанием усилителей — включение/отключение питания внешних усилителей через твердотельные реле (9 шт.) и электромагнитное реле (1 шт., 3 А, 220 В).
• Мониторинг состояния — контроль исправности усилителей по сигналам «Авария РТУ» (2 канала), «Авария ИБП», «НСД» (несанкционированный доступ), а также считывание сигналов подтверждения от внешних устройств.
• Сигналы опроса — поддержка «сухих» контактов для подключения датчиков чрезвычайных ситуаций (6 шт.), датчиков аварии и подтверждения.
• Перехват звукового канала — возможность врезки в тракты радио/телевещания для немедленного информирования населения через существующие акустические системы.
• Релейные выходы для управления дополнительным оборудованием — замыкание контактов «Команда 2,3,5,6» (длительностью 1,5 с) для дистанционного включения специализированных устройств, например, СГС-22М.
• Конфигурирование через mini-USB — настройка IP-адреса, маски, шлюза, таймаутов, режимов работы, коэффициентов громкости и других параметров через ПК с помощью ПО P166MControl.

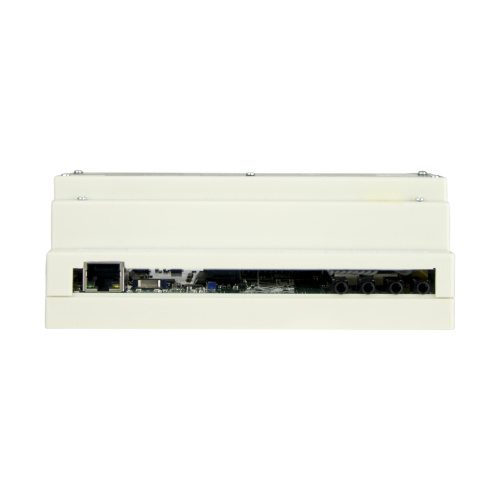

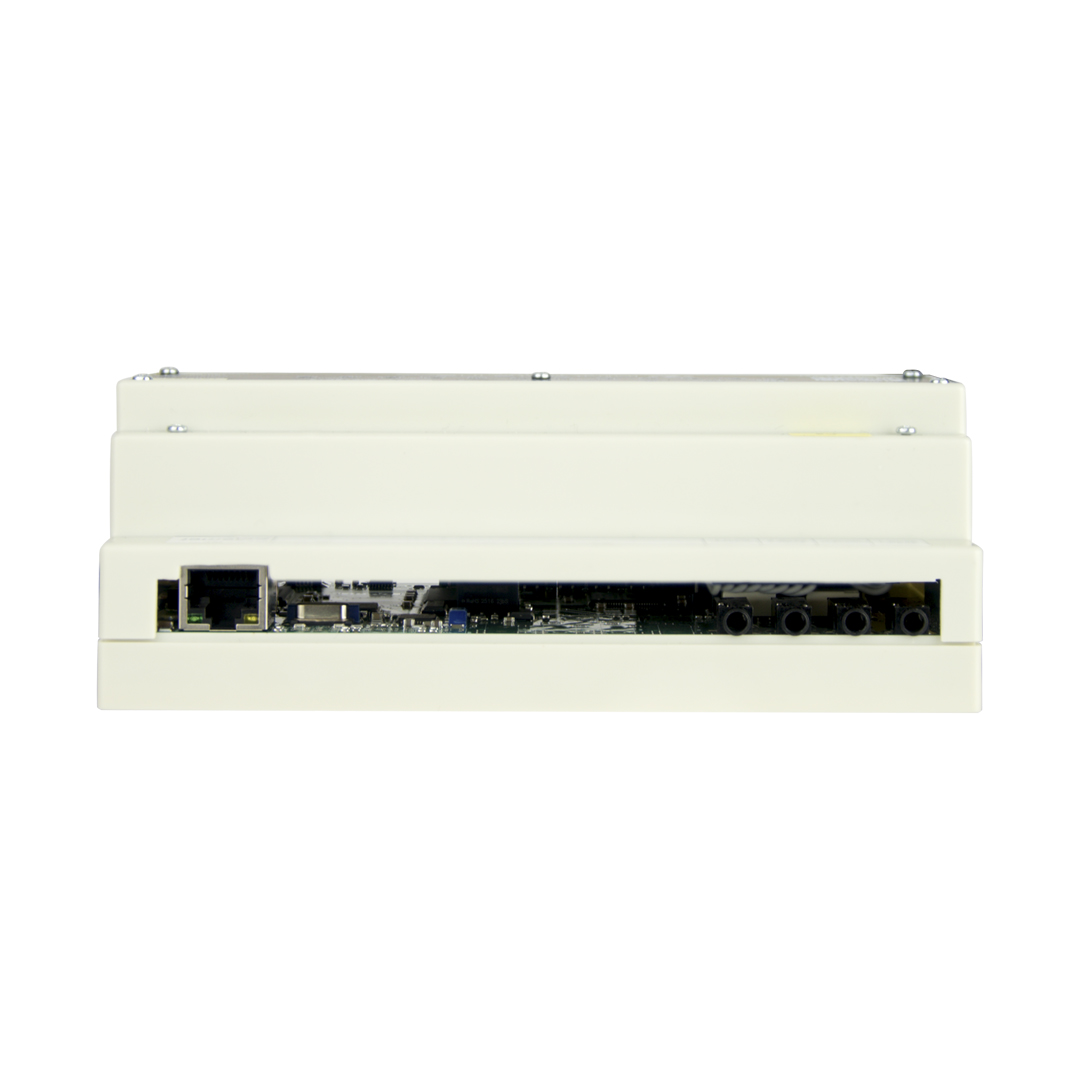

• Передача данных в СПО верхнего уровня — по Ethernet 10/100 с поддержкой протоколов TCP/IP, порты 6000–6003.

Конструктивные особенности

• Корпус — пластиковый, предназначен для монтажа на DIN-рейку (35x7,5 мм), фиксация двумя защёлками.

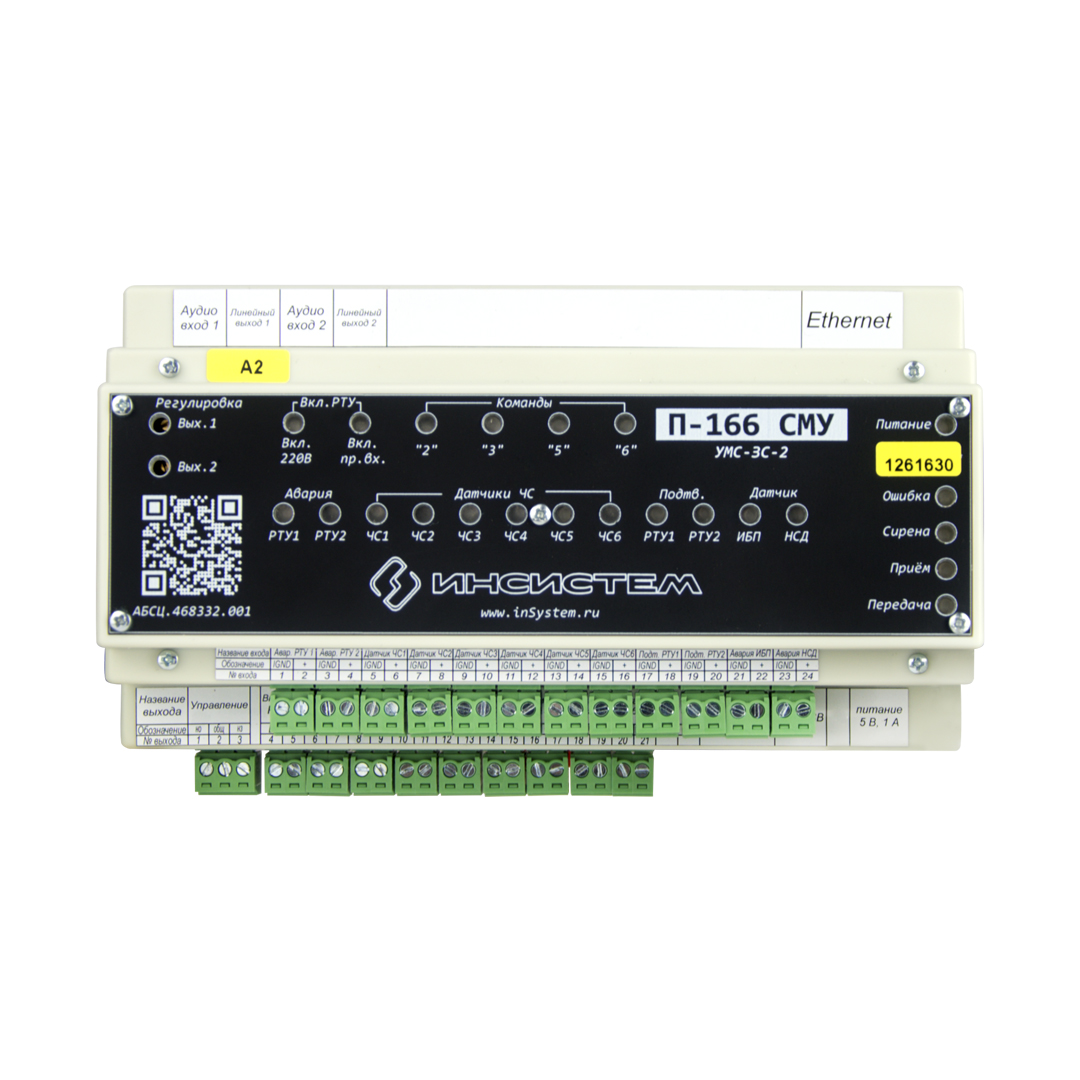

• Лицевая панель — стеклотекстолит с шелкографической маркировкой всех групп контактов и индикаторов.

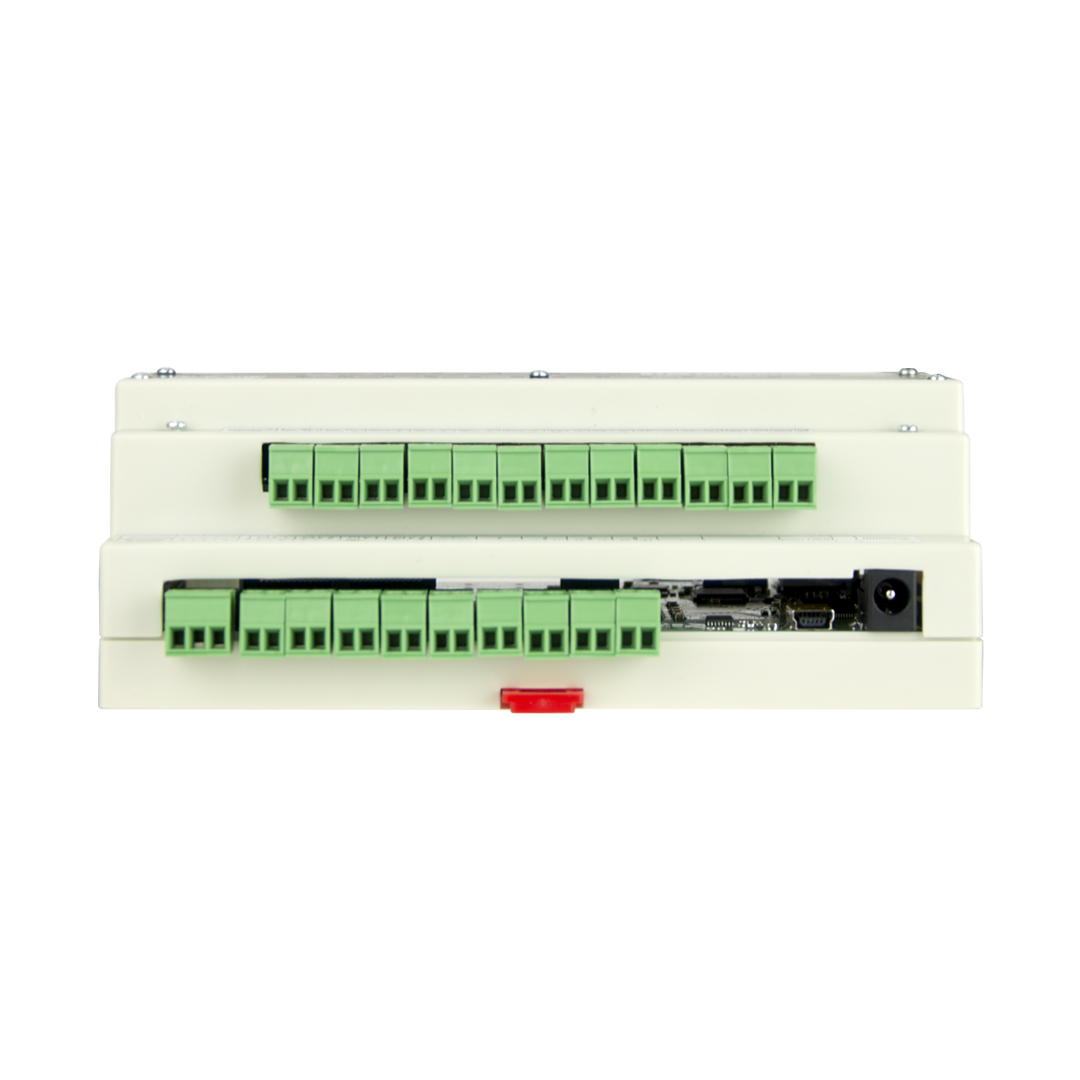

• Подключение — винтовые клеммные колодки для проводов и разъёмы для аудиоцепей; питание подаётся через боковой штекер DC 2,1x5,5 мм.
• Индикация — светодиоды статуса (питание, работа, ошибка) на лицевой панели.
• Регулировка — построечные резисторы для установки уровня выходных аудиосигналов.

Комплект поставки

Режимы работы

1. Дежурный режим — УМС‑ЗС-2 постоянно подключено к сети Ethernet, ожидает команд и сигналов мониторинга, обеспечивает сбор данных с датчиков и передачу их на верхний уровень.

2. Режим оповещения — при поступлении команды устройство переключает усилители в рабочий режим, транслирует речевой или сиренный сигнал, задействует релейные выходы и отправляет подтверждения о доведении сигнала. По завершении сеанса автоматически возвращается в дежурный режим.

Хранение и транспортировка

• Хранение — в сухих отапливаемых помещениях при температуре +5…+40 °С и влажности ≤80% (при 25 °С) без конденсата. Срок хранения в консервированном виде — до 3 лет.
• Транспортировка — любым видом крытого транспорта (автомобильный, железнодорожный, авиационный, морской) в упаковке завода-изготовителя.

Гарантийные обязательства

• Гарантийный срок эксплуатации — 12 месяцев со дня продажи.
• Гарантийный срок хранения — 12 месяцев с даты приёмки изготовителем.
• Изготовитель гарантирует соответствие изделия требованиям ТУ при соблюдении правил эксплуатации, хранения и монтажа.
• В течение гарантийного срока неисправные изделия ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения от стихийных бедствий, перенапряжений, механических воздействий или несоблюдения инструкций, а также на изделия с нарушенными пломбами.
