Пост мониторинга шума и пыли на строительных площадках СН 300

Это специализированный измерительный комплекс в уличном шкафном исполнении, предназначенный для круглосуточного автоматического контроля качества атмосферного воздуха и акустической обстановки на строительных, промышленных площадках, в жилых зонах, на транспортных магистралях и в местах массового скопления людей. Пост обеспечивает сбор, обработку и передачу данных о концентрации взвешенных частиц (пыли), уровне шума, а также метеорологических параметрах в программно‑аппаратный комплекс «Ароганит Safe Point» или сторонние системы мониторинга.

Изделие построено по модульному принципу и может быть адаптировано под конкретные задачи заказчика. Обеспечивает выполнение Распоряжение Комитета государственного строительного надзора г. Москвы и Департамента информационных технологий г. Москвы от 12 февраля 2025 г. N 10-Р/64-16-55/25 ". "Об утверждении Порядка применения технических средств объективной фиксации на месте проведения работ по строительству, реконструкции объектов капитального строительства на территории города Москвы, обеспечивающих передачу информации в государственные информационные системы и ресурсы города Москвы"

Назначение и область применения

• Основное назначение — автоматическое измерение уровня запылённости (PM10, PM2.5), уровня шума, скорости и направления ветра.
• Дополнительные измеряемые параметры (по отдельному техническому заданию);
• температура и влажность воздуха;
• атмосферное давление;
• интенсивность осадков;
• радиоактивная обстановка (МЭД);
• интенсивность света и солнечная радиация;
• концентрация CO₂ и других газов (SO₂, NO₂, CO, Cl₂, NH₃, H₂S и др.).

Области применения:

• экологический мониторинг на промышленных предприятиях, стройплощадках;
• контроль качества воздуха в городах и населённых пунктах;
• мониторинг уровня шума в жилых зонах, возле аэропортов, железных дорог;
• системы охраны окружающей среды и обеспечения безопасности;
• научно‑исследовательские и природоохранные задачи.

Состав и конструкция

Пост состоит из трёх основных частей:

1. Шкаф приёмно‑контрольный ШК-1 (навесной, уличный):

• Корпус из стального листа толщиной 1,0–1,5 мм, порошковое покрытие RAL7035.
• Внутренняя теплоизоляция из пенополиэтилена (10 мм).
• Монтажная панель из оцинкованной стали (2 мм).
• Герметичный ввод кабелей через 4 сальника PG21 в нижней части.
• Дверь с пенорезиновым уплотнителем, запирается на ключ.
• Степень защиты – IP54.

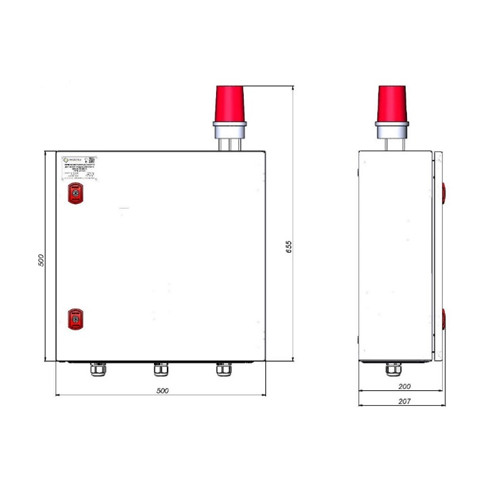

• Габариты: 500x500x200 мм, масса не более 15 кг.

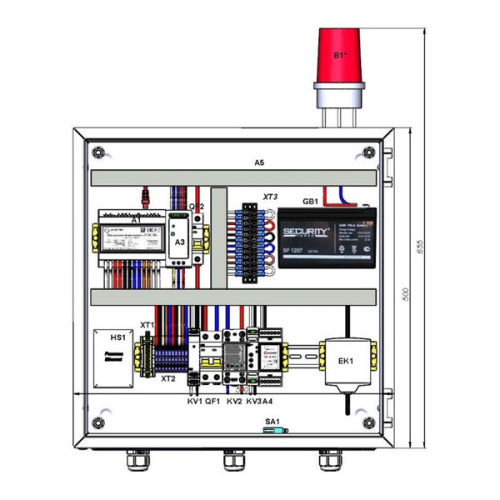

Внутреннее оборудование шкафа:

• Контроллер УМС‑М — управляющее ядро, осуществляет сбор данных с датчиков, хранение (более 30 суток), мониторинг состояния, удалённую настройку.
• Аккумуляторная батарея 12 В, 7 А·ч – обеспечивает резервное питание не менее 6 часов при пропадании сети.
• Блок питания — преобразование 220 В AC в 12/24 В DC.
• Система климат‑контроля (опционально): обогреватель (включение при +10…+15 °С), вентилятор (включение при +30 °С).
• Каналообразующее оборудование — Ethernet, 3G/LTE-роутер.
• Темперный выключатель — контроль вскрытия двери.
• Светозвуковой маяк (опционально на верхней панели) — оповещение о превышении порогов.

2. Датчики СН-300-ДШП (выносной):

• Измеряют уровень шума (30–130 дБ, погрешность ±0,5 дБ) и концентрацию пыли PM10 и PM2.5 (0–1000 мкг/м³, погрешность ±3%).
• Передают аудиопоток по протоколу RTSP (формат AAC, битрейт 64 Кбит/с, частота 48 кГц).
• Питание – 12 В или PoE, интерфейсы – Ethernet и RS485.

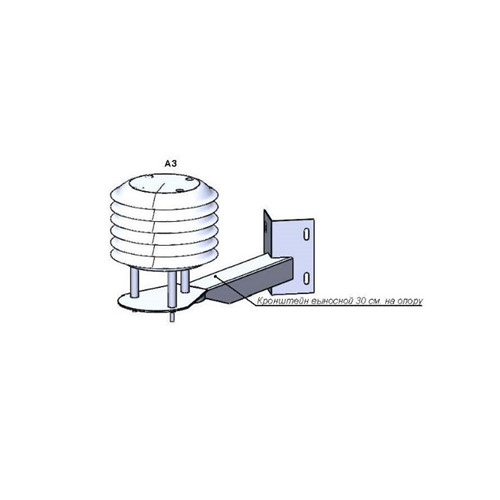

• Устанавливаются в местах наибольшей запылённости и шумовой нагрузки на выносных кронштейнах (опорах).
• Могут работать автономно (без контроллера УМС‑М) с передачей данных по Ethernet и питанием PoE.

3. Метеостанция СН-3000 (выносная):

• Измеряет температуру, влажность, атмосферное давление, осадки, ветер (при наличии соответствующего датчика).
• Устанавливается на мачте высотой 3–5 м, диаметром 60–76 мм.
• Интерфейс RS485, питание 12 В.

Функциональные возможности

Измеряемые параметры (базовые):

• Уровень запылённости PM10, PM2.5 (мкг/м³).
• Уровень шума (дБ).
• Скорость и направление ветра (м/с, градусы).

Дополнительные параметры (опционально):

• Температура воздуха (–40…+120 °С, погрешность ±0,5 °С).
• Относительная влажность (0,5–99 %, погрешность 3 %).
• Атмосферное давление (0–120 кПа, погрешность ±0,15 кПа).
• Интенсивность осадков (до 24 мм/мин, погрешность ±5 %).
• Концентрация CO₂ (0–5000 ppm, погрешность ±50 ppm).
• Интенсивность света (0–200 000 люкс, погрешность ±7 %).
• Суммарная солнечная радиация (0–1800 Вт/м², погрешность ≤3 %).
• Другие газы и радиоактивный фон — по согласованию.

Обработка и анализ:

• Настройка пороговых значений (лимитов) по каждому параметру.
• Автоматическое формирование тревожных сообщений при превышении порогов.
• Переход в учащённый режим измерений при обнаружении неблагоприятных явлений.
• Передача аудиопотока в реальном времени (RTSP).

Передача данных:

• Режим онлайн и по расписанию.
• Каналы связи: Ethernet (10/100), LTE, 3G, HSPA+, EDGE, GPRS.
• Шифрование каналов по протоколу IPsec (AES-256-CBC + SHA256).
• Интеграция со сторонними системами через открытые интерфейсы.
• Автоматическая синхронизация времени и геопозиционирование по ГЛОНАСС/GPS.

Контроль и диагностика:

• Мониторинг вскрытия корпуса шкафа.
• Контроль наличия основного питания.
• Контроль заряда встроенных аккумуляторов.
• Журналирование всех событий.
• Удалённая настройка параметров датчиков через СПО.

Программное обеспечение:

• ПАК «Ароганит Safe Point».
• Отображение данных на картографической основе и в табличном виде.
• Парольная авторизация для удалённого доступа.
• Высокий уровень защиты от несанкционированных изменений (по Р 50.2.077).

Характеристики датчика СН‑300‑ДШП

Характеристики метеостанции СН‑3000 (опционально)

Условия эксплуатации и надёжность

• Все внешние компоненты имеют степень защиты не ниже IP54, что гарантирует защиту от пыли и водяных струй.
• Система климат‑контроля (опция) автоматически поддерживает внутреннюю температуру шкафа в диапазоне +10…+30 °С.
• Пост устойчив к синусоидальным вибрациям (группа L1 по ГОСТ Р 52931), электростатическим разрядам, электромагнитным помехам и микросекундным импульсным помехам (соответствует ГОСТ 30804.4.2–4.5).
• Резервирование питания (АКБ) и каналов связи обеспечивает непрерывный мониторинг даже при авариях электросети и обрывах проводных линий.

Комплект поставки (базовая)

• Шкаф приёмно‑контрольный ШК-1 с установленным оборудованием (контроллер УМС‑М, ИБП, коммуникационные модули).
• Датчики пыли и шума СН-300-ДШП (количество согласно ТЗ).
• Метеостанция СН-3000 (в комплекте с кабелем и креплением).
• Антенны (при наличии беспроводного канала).
• Комплект монтажных частей, кабельных вводов, креплений.
• Эксплуатационная документация (руководство по эксплуатации, паспорт).
• Упаковка.

Монтаж и подключение

• Шкаф устанавливается на стену или плоскую поверхность (крепление на столб — опция).
• Метеостанция монтируется на мачте высотой 3–5 м над уровнем земли.
• Датчики СН‑300 размещаются в точках с максимальной запылённостью и шумом.
• Подключение датчиков — кабелем UTP (для Ethernet) или витой парой (для RS485).
• Длина линий — до 100 м (для Ethernet) и до 1000 м (для RS485).
• Электрический монтаж выполняется согласно ПУЭ; заземление обязательно.
• Запрещается монтаж при осадках и отрицательных температурах.

Программное обеспечение

• Пост поставляется с предустановленным и предварительно настроенным ПО «Ароганит Safe Point».
• Обеспечивает отображение данных на карте, в виде графиков и таблиц.
• Поддерживает настройку порогов, формирование отчётов, отправку уведомлений.
• Имеет WEB‑интерфейс для удалённого доступа с парольной защитой.
• Предусмотрена интеграция со сторонними системами мониторинга.

Преимущества

• Универсальность — модульная архитектура позволяет адаптировать пост под любые задачи экологического мониторинга.
• Высокая точность — датчики с классом точности ±3 % по пыли и ±0,5 дБ по шуму.
• Автономность — встроенный ИБП на 6+ часов и возможность питания от солнечной электростанции (опция).
• Надёжная связь — резервирование каналов (Ethernet + 3G/LTE), шифрование IPsec.
• Всепогодность — работа от –50 до +60 °С, защита IP54, климат‑контроль.
• Простота монтажа — навесной шкаф с удобным доступом и готовыми вводами.
• Гибкость настройки — пороговые значения, частота опроса, режимы работы — всё задаётся удалённо.
• Самодиагностика — контроль вскрытия, питания, заряда АКБ, состояния датчиков.
• Интеграция — поддержка протоколов для связи со сторонними SCADA и облачными платформами.

Гарантийные обязательства

• Гарантийный срок — 12 месяцев со дня продажи.
• Производитель гарантирует соответствие изделия требованиям ТУ и ГОСТ при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
• В течение гарантийного срока неисправные узлы ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные механическими воздействиями, стихийными бедствиями, перенапряжениями или несоблюдением инструкций.

Послегарантийное обслуживание осуществляется по отдельным договорам.
