Пост контроля паводковой обстановки с видеомониторингом и метеостанцией ПМПО-7.8

Пост контроля паводковой обстановки — это полностью автономный, круглосуточно работающий программно-аппаратный комплекс в уличном шкафном исполнении, предназначенный для непрерывного мониторинга гидрологической и метеорологической обстановки на реках, водоёмах и гидротехнических сооружениях. Изделие обеспечивает сбор, обработку, архивацию и передачу данных о параметрах окружающей среды, уровне и скорости воды, а также видеоинформации с места установки в специализированное программное обеспечение (СПО) «Ароганит Safe Point» или сторонние системы.

Пост построен по модульному принципу и включает в себя:

• основной герметичный шкаф с контроллером управления УМС-М;
• измерительное оборудование (метеостанция, уровнемер, датчик скорости потока, пирометр, датчики вибрации и наклона);
• систему видеонаблюдения;
• каналообразующее оборудование (Ethernet, 3G/LTE, спутниковый терминал);
• климатическую систему (обогрев/вентиляция);
• автономную электростанцию на основе солнечных панелей и ветрогенератора (дополнительно) с аккумуляторным банком 400 А.ч.

Назначение и область применения

Пост предназначен для автоматического контроля и раннего обнаружения опасных и неблагоприятных гидрометеорологических явлений:

• резкое изменение уровня воды (подъём, спад, образование/таяние ледяного покрова);
• нарастание скорости водного потока;
• изменение температуры и влажности воздуха, атмосферного давления;
• направление и скорость ветра, интенсивность осадков;
• физическое состояние опоры (вибрация, наклон столба);
• температурный режим водной поверхности (для обнаружения процессов таяния).

Области применения:

• системы мониторинга паводковой обстановки на реках и водохранилищах;
• гидротехнические сооружения (плотины, дамбы, шлюзы);
• прибрежные зоны и населённые пункты вблизи водных объектов;
• транспортная инфраструктура (мосты, переправы);
• объекты энергетики и промышленности, подверженные подтоплению.

Пост может работать как в составе централизованных диспетчерских систем, так и автономно, передавая данные на удалённые серверы через различные каналы связи.

Преимущества

• Полная автономность – солнечно-ветряная электростанция с большим аккумуляторным резервом обеспечивает работу в любых условиях, независимо от наличия внешнего питания.
• Всепогодное исполнение – надёжная работа от –50 до +60 °C, защита IP54/IP65, климат-контроль.
• Многофункциональность – измерение более 10 параметров среды, включая уровень и скорость воды, видеофиксация.
• Высокая точность – радиолокационные датчики уровня (±1 мм) и скорости (0,01 м/с).
• Надёжная передача – резервирование каналов, шифрование, защита от потери данных.
• Удалённое управление и мониторинг – через СПО «Ароганит», настройка порогов, получение тревог в реальном времени.
• Долгий срок службы – 12 лет, аккумуляторы LiFePO4 с ресурсом 15 лет.
• Сейсмо- и антивандальная защита – контроль вскрытия, вибрации и наклона опоры.

Состав и конструкция

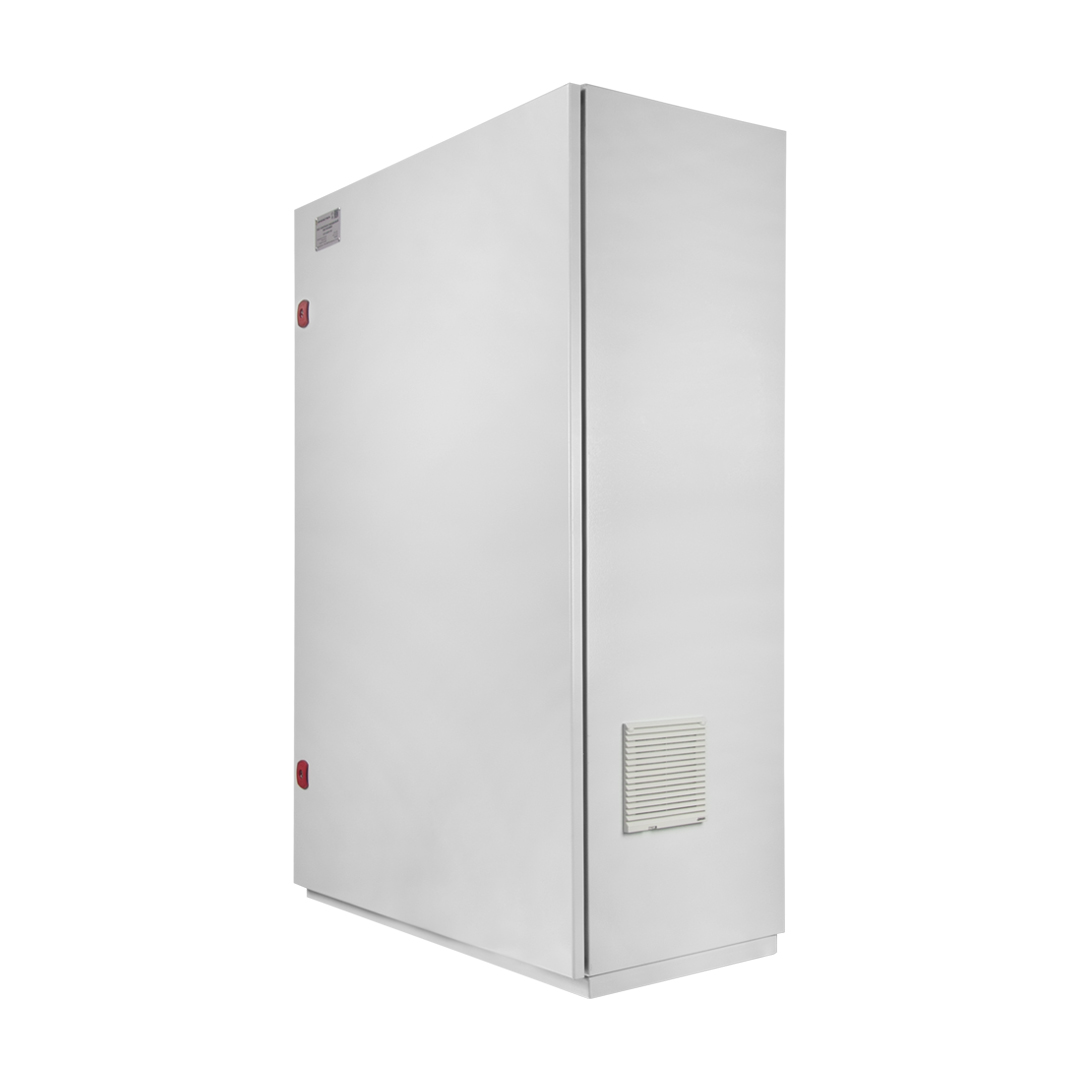

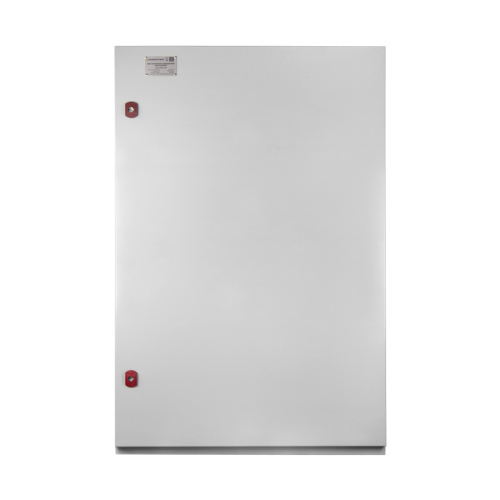

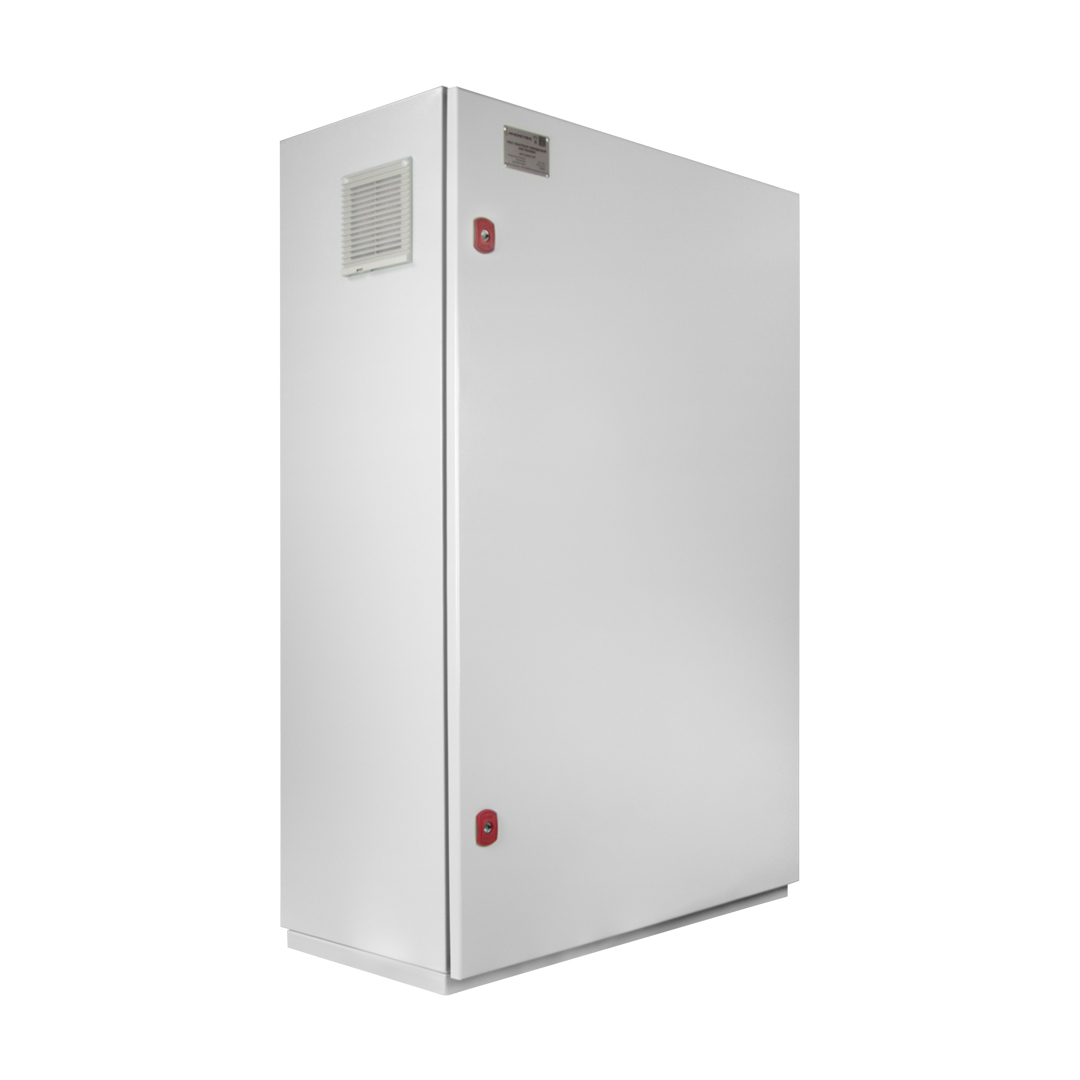

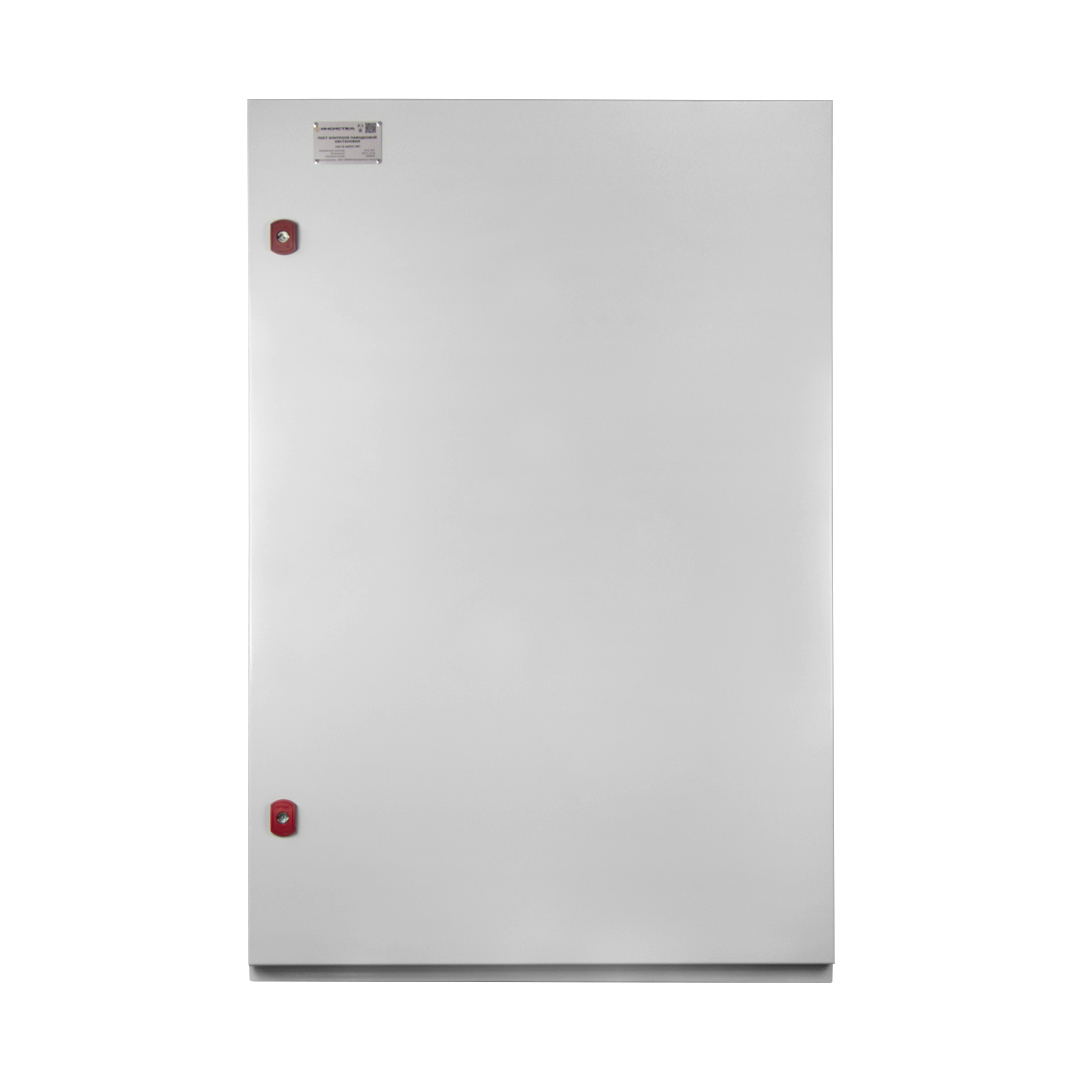

Основной шкаф (навесной, уличного исполнения):

• Корпус из стального листа толщиной 1,0–1,5 мм с порошковым покрытием RAL7035;
• Теплоизоляция из пенополиэтилена (10 мм);
• Герметичный ввод кабелей через 4 сальника MG32 в нижней части;
• Дверь с пенорезиновым уплотнителем, запирается на ключ;
• Класс пылевлагозащиты – IP54.

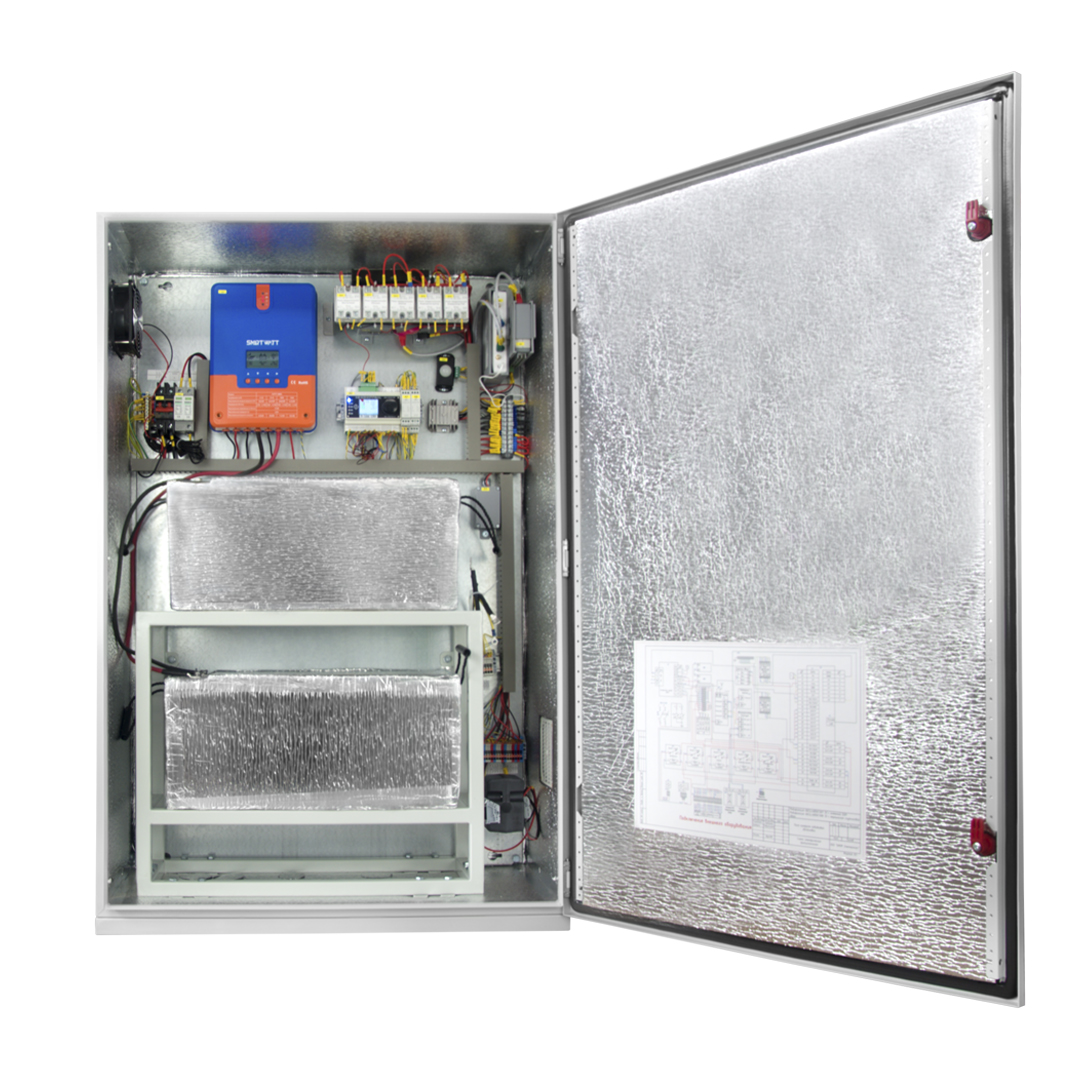

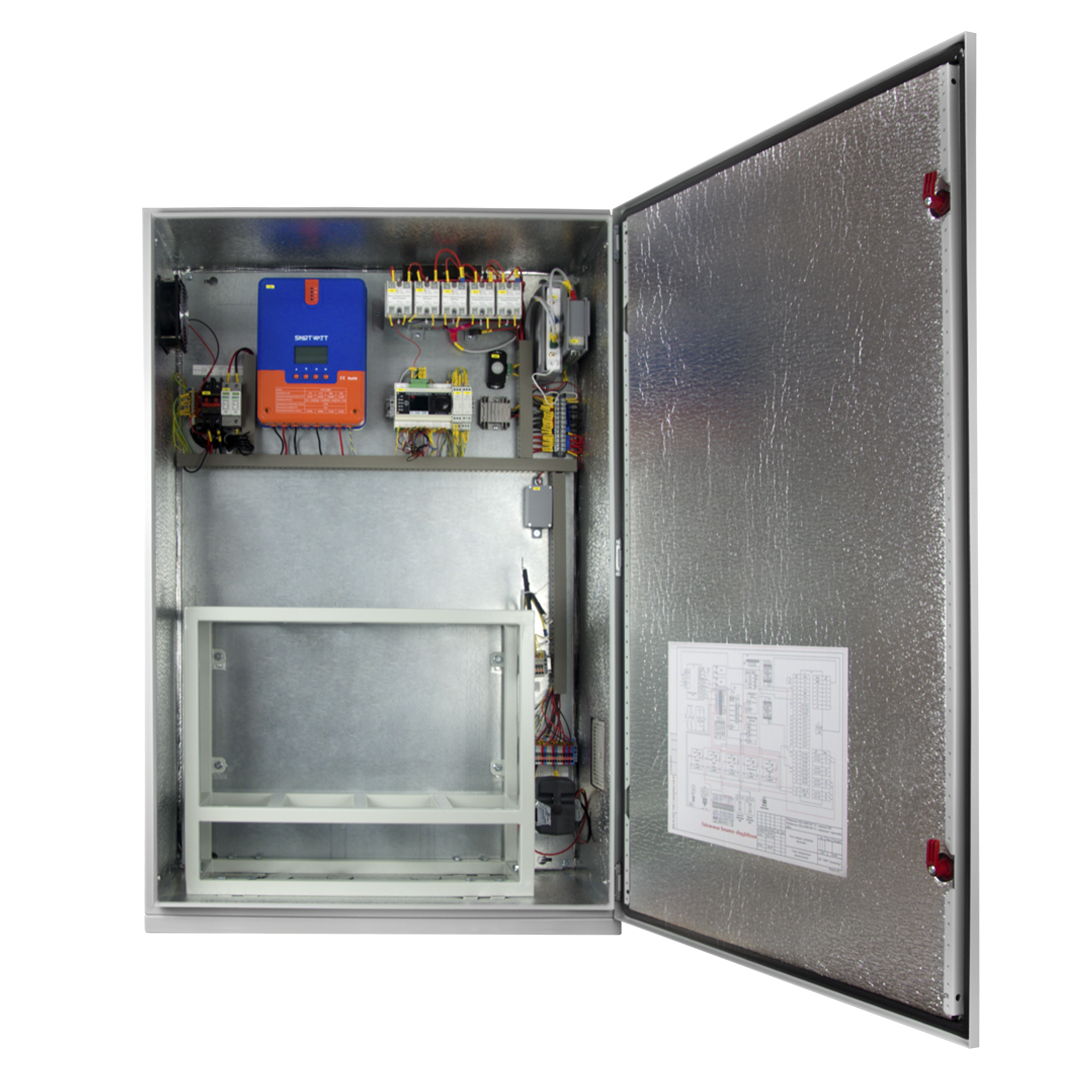

Внутреннее оборудование:

• Контроллер УМС-М – управляющее ядро поста (сбор данных, логика, управление, связь).
• Система климат-контроля – обогреватель (включение при +2°C) и вентилятор (включение при +30°C).
• Каналообразующее оборудование – Ethernet-коммутатор, 3G/LTE-роутер, спутниковый терминал (опционально).
• Видеорегистратор – поддержка IP-камер, сжатие H.265, HDD до 6 ТБ.
• Контроллер питания – управление зарядом/разрядом аккумуляторов от солнечных панелей и ветрогенератора (опционально).

Внешнее измерительное оборудование (устанавливается на опоре/мачте):

• Метеостанция (температура, влажность, давление, ветер, осадки) – интерфейс RS485, монтаж на мачте 3–5 м.
• Радиолокационный уровнемер (0,2–30 м, точность ±1 мм) – измерение уровня воды, частота 60 ГГц, RS485.
• Радиолокационный датчик скорости потока (0,08–20 м/с, точность 0,01 м/с) – частота 24 ГГц, RS485.
• Пирометр (датчик температуры воды) – диапазон –20…+90°C, IP65.
• Датчик вибрации и датчик наклона – контроль устойчивости опоры.
• Приёмник ГЛОНАСС/GPS – синхронизация времени и геопозиционирование (RS232).

Электростанция:

• Солнечная батарея – монокристаллическая TOPCON N-Type M-12, 700 Вт, IP68.
• Ветрогенератор – вертикальная турбина до 2000 Вт.
• Аккумуляторный блок – LiFePO4, 200 А·ч (≈ 5120 Вт·ч).
• Контроллер заряда с защитами от перегрузки, перенапряжения, короткого замыкания, перегрева, обратной полярности.

Функциональные возможности

Измеряемые параметры:

• Температура воздуха (°С) – диапазон –50…+60°C, погрешность ±0,2°C (в основном диапазоне).
• Относительная влажность (%) – 0,8–100%, погрешность до 2%.
• Атмосферное давление (гПа) – 300–1200, погрешность 0,5–3 гПа.
• Скорость и направление ветра (м/с).
• Интенсивность осадков (мм/ч) – радиолокационный метод, 0–100 мм/ч.
• Уровень воды (мм) – радиолокационный, диапазон 0,2–30 м, погрешность ±1 мм.
• Скорость потока (м/с) – радиолокационный, 0,08–20 м/с, точность 0,01 м/с.
• Температура воды (°С) – пирометр, –20…+90°C.
• Наклон опоры (градусы) и вибрационная нагрузка (дБ).

Обработка и анализ:

• Автоматическое сравнение измеренных значений с заданными порогами (лимитами).
• Формирование тревожных сообщений при выходе за пределы норм (резкое изменение погоды, подъём уровня, рост скорости потока, повреждение сооружения).
• Переход в учащённый режим измерений при обнаружении опасного явления.

Хранение и передача данных:

• Локальное хранение в энергонезависимой памяти контроллера – более 30 суток.
• Передача данных в реальном времени и по расписанию через защищённый протокол ISPEP (шифрование IPsec AES-256-CBC + SHA256).
• Каналы связи: Ethernet (10/100/1000), 3G/LTE, Wi-Fi, спутниковый терминал (Starlink v5 mini).
• Резервирование (Bonding) каналов связи для повышения надёжности.
• Диагностика и мониторинг состояния каналов связи.

Видеомониторинг:

• Подключение до 2 IP-камер (разрешение до 4 Мп).
• Запись видео сжатием H.265/H.264, хранение на HDD до 6 ТБ.
• Передача видео вместе с телеметрией в центр управления.

Автономное электропитание:

• Основной источник – солнечная батарея 700 Вт + ветрогенератор 2000 Вт.
• Аккумуляторы LiFePO4 ёмкостью 200 А·ч обеспечивают более 24 часов автономной работы при номинальной нагрузке.
• Контроллер заряда автоматически управляет питанием нагрузки и защитой аккумулятора (от перезаряда, глубокого разряда, перегрева).
• Контроль состояния электростанции и передача предупреждения о разряде АКБ.

Дополнительные функции:

• Автоматическая ежедневная синхронизация времени и географических координат по ГЛОНАСС/GPS.
• Контроль вскрытия двери шкафа (антивандальная защита).
• Удалённая настройка параметров датчиков и порогов через СПО.
• Парольная авторизация для удалённого доступа (высокий уровень защиты от несанкционированных изменений).

Условия эксплуатации и надёжность

• Все внешние компоненты (метеостанция, датчики, антенны) имеют степень защиты не ниже IP54, а электростанция – IP65.
• Система климат-контроля обеспечивает автоматическое поддержание внутренней температуры в шкафу в диапазоне +2…+30 °C, что гарантирует работоспособность оборудования в экстремальных погодных условиях.
• Пост устойчив к вибрациям, электростатическим разрядам, электромагнитным помехам и микросекундным импульсным помехам (соответствие ГОСТ 30804.4.2–4.5, группа L1 по вибрации).
• Резервирование каналов связи и автономное питание делают пост надёжным даже при обрыве проводных сетей и пропадании внешнего электроснабжения.

Комплектация (базовая)

В стандартную поставку входят:

• Основной шкаф с контроллером УМС‑М, электрораспределительным и климатическим оборудованием, каналообразующими устройствами.
• Метеостанция с кабелем.
• Радиолокационный уровнемер с фланцем.
• Радиолокационный датчик скорости потока.
• Пирометр (датчик температуры воды).
• Датчик вибрации и датчик наклона.
• Приёмник ГЛОНАСС/GPS (установлен на шкафу).
• Солнечная батарея 1400 Вт с креплением.
• Ветрогенератор до 2000 Вт.
• Аккумуляторный блок LiFePO4 400 А·ч.
• Контроллер заряда.
• Антенны 3G/LTE, Wi-Fi.
• Комплект монтажных частей, кабельных вводов, креплений.
• Эксплуатационная документация (паспорт, руководство по эксплуатации).
• Упаковка (гофрокартон).

Видеокамеры, спутниковый терминал, дополнительные аккумуляторы и опоры могут поставляться по отдельному заказу.

Монтаж и подключение

• Пост монтируется на металлическую опору (столб) диаметром не менее 100 мм на высоте, обеспечивающей безопасность от подтопления и прямой видимости датчиков.
• Метеостанция устанавливается на мачте высотой 3–5 м над уровнем воды.
• Уровнемер и датчик скорости потока размещаются над водной поверхностью (до 30 м от низшего уровня), датчик скорости ориентируется против течения.
• Пирометр наводится на водную гладь.
• Длина кабелей: до метеостанции – не более 10 м (стандартный кабель), до уровнемера – до 1000 м (при необходимости удлинения).
• Электрический монтаж выполняется согласно ПУЭ, заземление обязательно.
• Запрещается монтаж при осадках и отрицательных температурах.

Техническое обслуживание

• Замена аккумуляторных батарей – не реже 1 раза в 15 лет (LiFePO4).
• Регулярная визуальная проверка состояния корпуса, уплотнителей, кабелей, антенн.
• Контроль целостности заземления и герметичности вводов.
• Чистка солнечных панелей от снега, пыли и загрязнений.
• Проверка работоспособности климатической системы (обогрев/вентиляция).
• Периодическая калибровка датчиков в соответствии с руководством по эксплуатации.

Транспортировка и хранение

• Транспортировка – любым видом крытого транспорта, условия по группе С ГОСТ 23216.
• Хранение – в сухих, проветриваемых помещениях при температуре от +5 до +40 °C, влажности до 80% (группа 3 ГОСТ 15150), срок сохраняемости – 6 месяцев с момента отгрузки.
• После транспортировки при отрицательных температурах – выдержка не менее 4 часов при нормальных условиях перед включением.

Гарантийные обязательства

• Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
• Производитель гарантирует соответствие изделия требованиям ТУ и ГОСТ при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
• В течение гарантийного срока неисправные узлы ремонтируются или заменяются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные стихийными бедствиями, перенапряжениями, механическими воздействиями или несоблюдением инструкций.
• Послегарантийное обслуживание – по отдельным договорам.

Пост контроля паводковой обстановки является современным решением для гидрологического и метеорологического мониторинга, обеспечивающим безопасность населения и объектов инфраструктуры в зонах потенциального подтопления и на гидротехнических сооружениях.
