Метеорологический пост с датчиками химического и радиационного мониторинга

Метеорологический пост с датчиками химического и радиационного мониторинга — это высокотехнологичный программно-аппаратный комплекс в термостатированном шкафу уличного исполнения, предназначенный для круглосуточного автоматического контроля качества атмосферного воздуха, метеорологических параметров, радиационной обстановки и видеофиксации окружающей среды. Изделие обеспечивает сбор, обработку, хранение и передачу данных в программно-аппаратный комплекс «Ароганит Safe Point» или сторонние информационные системы.

Отличительной особенностью поста является модульная конструкция, позволяющая гибко изменять или расширять перечень измеряемых компонентов в зависимости от задач заказчика. Пост способен одновременно контролировать десятки параметров, включая токсичные, горючие и отравляющие газы, взвешенные частицы, метеовеличины и радиационный фон, что делает его универсальным инструментом для экологического мониторинга на промышленных объектах, в санитарно-защитных зонах, жилых районах и на особо опасных производствах.

Назначение и область применения

Пост предназначен для автоматического контроля следующих параметров окружающей среды:

• Метеорологические параметры: температура и влажность воздуха, атмосферное давление, скорость и направление ветра, интенсивность и тип осадков.
• Химический мониторинг: концентрация токсичных, горючих и боевых отравляющих веществ в атмосферном воздухе.
• Радиационный мониторинг: мощность эквивалентной дозы (МЭД) гамма-излучения.
• Запылённость: массовая концентрация аэрозольных частиц PM10 и PM2.5.
• Видеомониторинг: круглосуточная видеофиксация окружающей обстановки с поворотной камеры высокого разрешения.

Области применения:

• Промышленные предприятия (металлургические, химические, нефтегазовые, целлюлозно-бумажные и др.);
• Санитарно-защитные зоны и периметры полигонов хранения отходов;

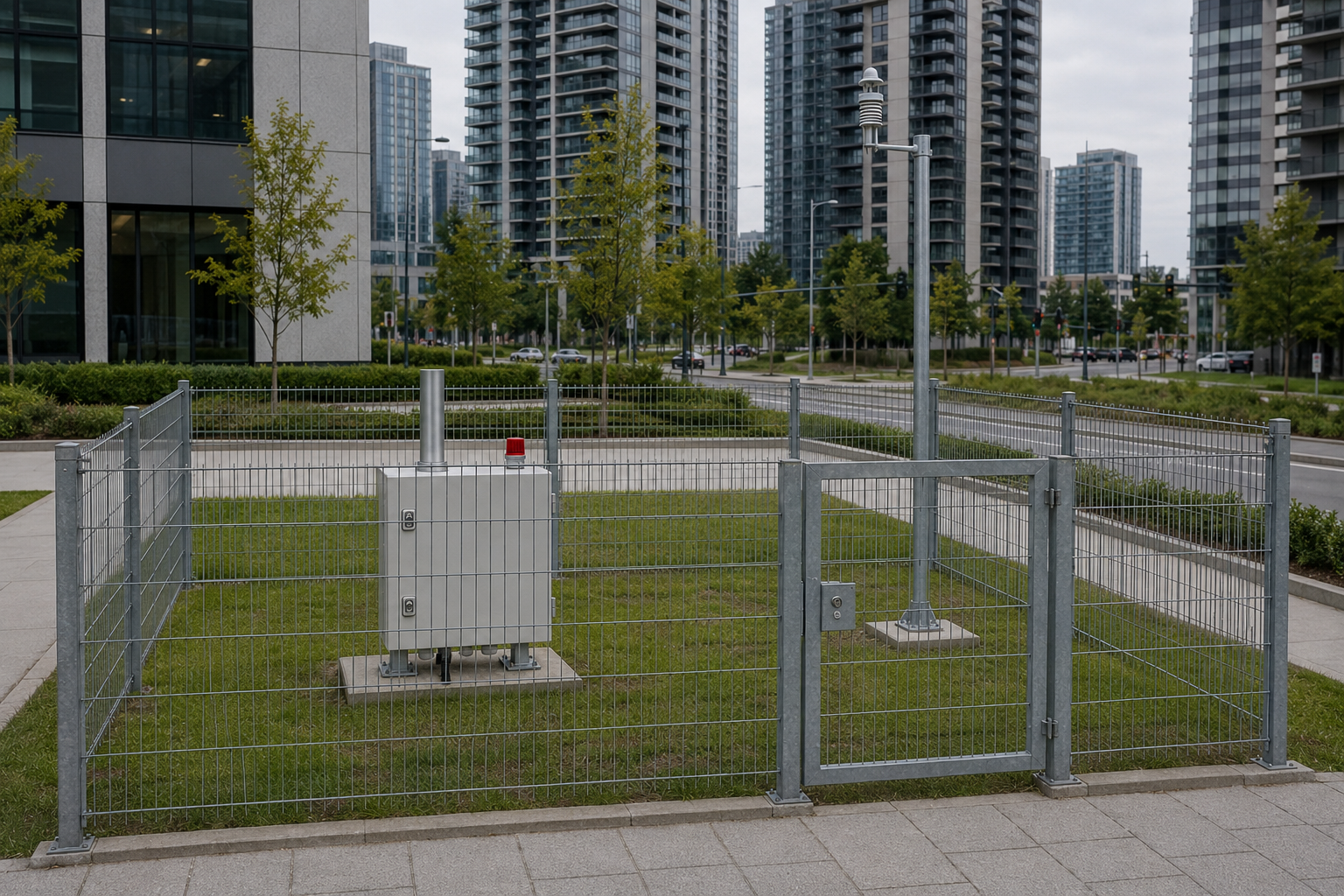

• Жилые районы городов и населённых пунктов;
• Районы нефтегазовых месторождений;
• Объекты критической инфраструктуры;
• Системы экологического мониторинга Росгидромета и природоохранных организаций;
• Зоны чрезвычайных ситуаций и техногенных катастроф.

Высокая точность газоанализаторов позволяет отслеживать даже незначительные концентрации веществ и принимать упреждающие меры до достижения опасных порогов.

Преимущества

• Модульность и масштабируемость – возможность адаптации под любые задачи экологического мониторинга.
• Широкий перечень контролируемых параметров – более 20 типов газов, пыль, радиация, метеоданные, видео.
• Высокая точность – газоанализаторы с классами точности, позволяющими фиксировать следовые концентрации.
• Автоматическая калибровка и продувка – минимизация обслуживания и увеличение ресурса сенсоров.
• Климат-контроль – поддержание стабильной температуры внутри шкафа для корректной работы газоанализаторов.
• Автономность – встроенный ИБП и возможность работы от внешних источников.
• Надёжная связь – резервирование каналов (Ethernet + LTE/3G), шифрование IPsec.
• Всепогодность – работа от –50 до +60 °С, защита IP65, антивандальное исполнение.
• Интеллектуальный видеоанализ – распознавание лиц, автоматическое слежение, классификация объектов.
• Интеграция – поддержка протоколов ISPEP и MQTT для связи со сторонними SCADA и облачными платформами.
• Защита от несанкционированного доступа – контроль вскрытия, парольная авторизация, высокий уровень защиты ПО.

Основные измеряемые газы (базовая комплектация)

Внимание: По согласованию с заказчиком перечень измеряемых газов может быть изменён или расширен.

Состав и конструкция

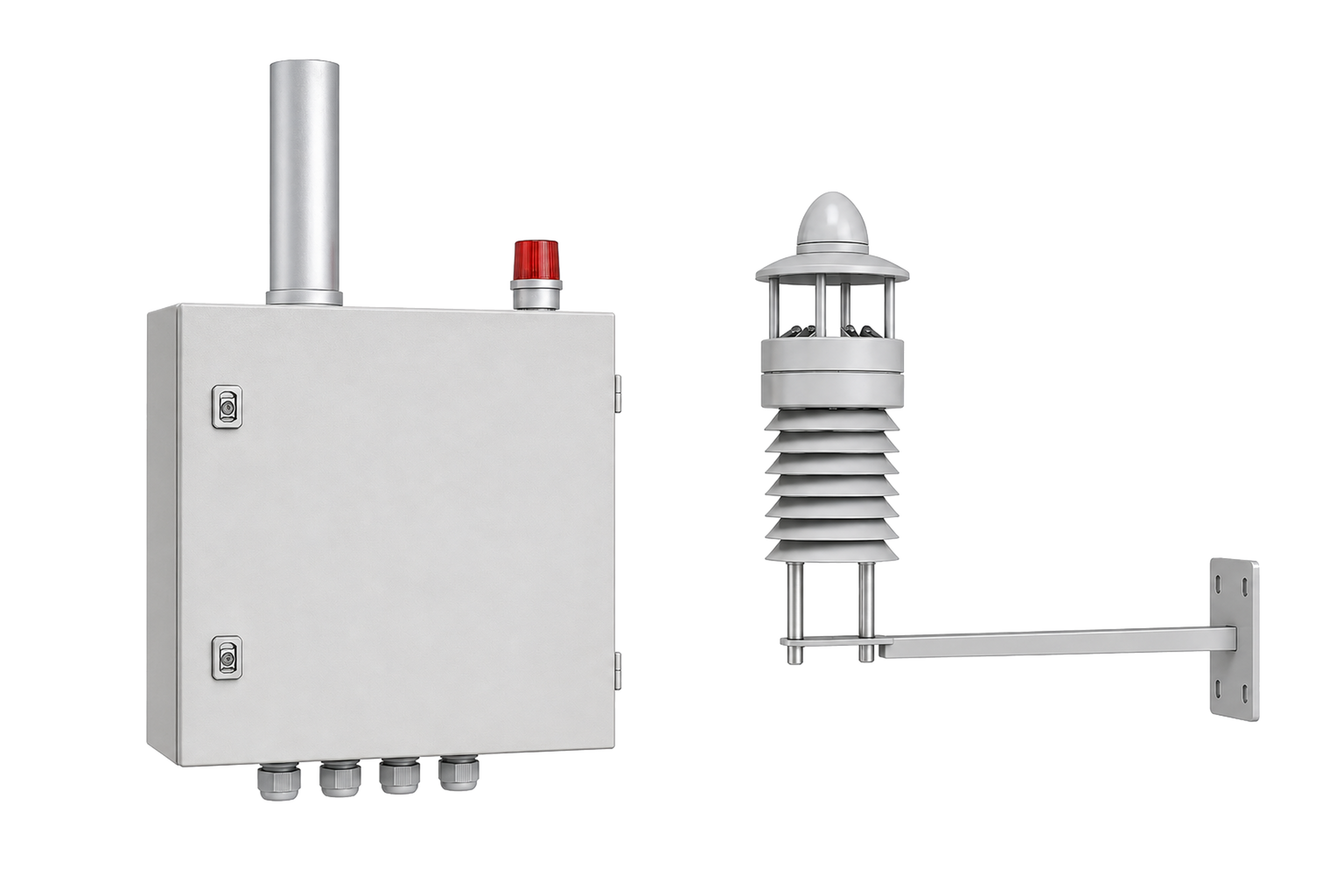

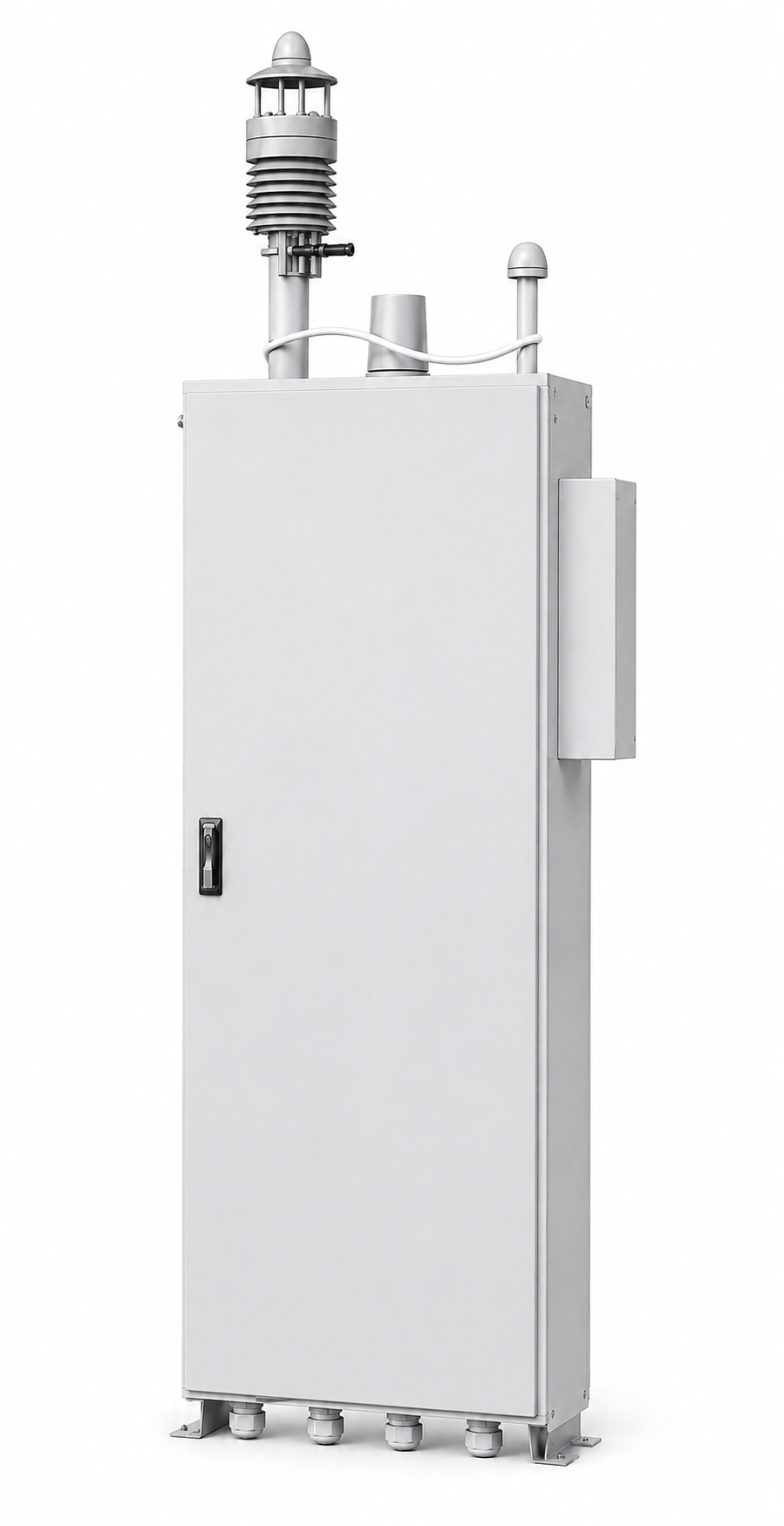

1. Шкаф термостатированный универсальный (ШТУ) — стационарный шкаф уличного исполнения на металлическом основании (предназначен для бетонирования или установки на твёрдую поверхность).

Конструктивные особенности шкафа:

• Корпус из листовой стали толщиной 1,0–1,5 мм с порошковым покрытием RAL7035.
• Теплоизоляция из пенополиэтилена (10 мм).
• Класс пылевлагозащиты – IP65 (полная защита от пыли и водяных струй).
• Дверь с пенорезиновым уплотнителем, запирается на ключ.
• Ввод кабелей через 4 сальника MG32 в основании шкафа.
• Отвод конденсата кондиционера через сальник в нижней части.

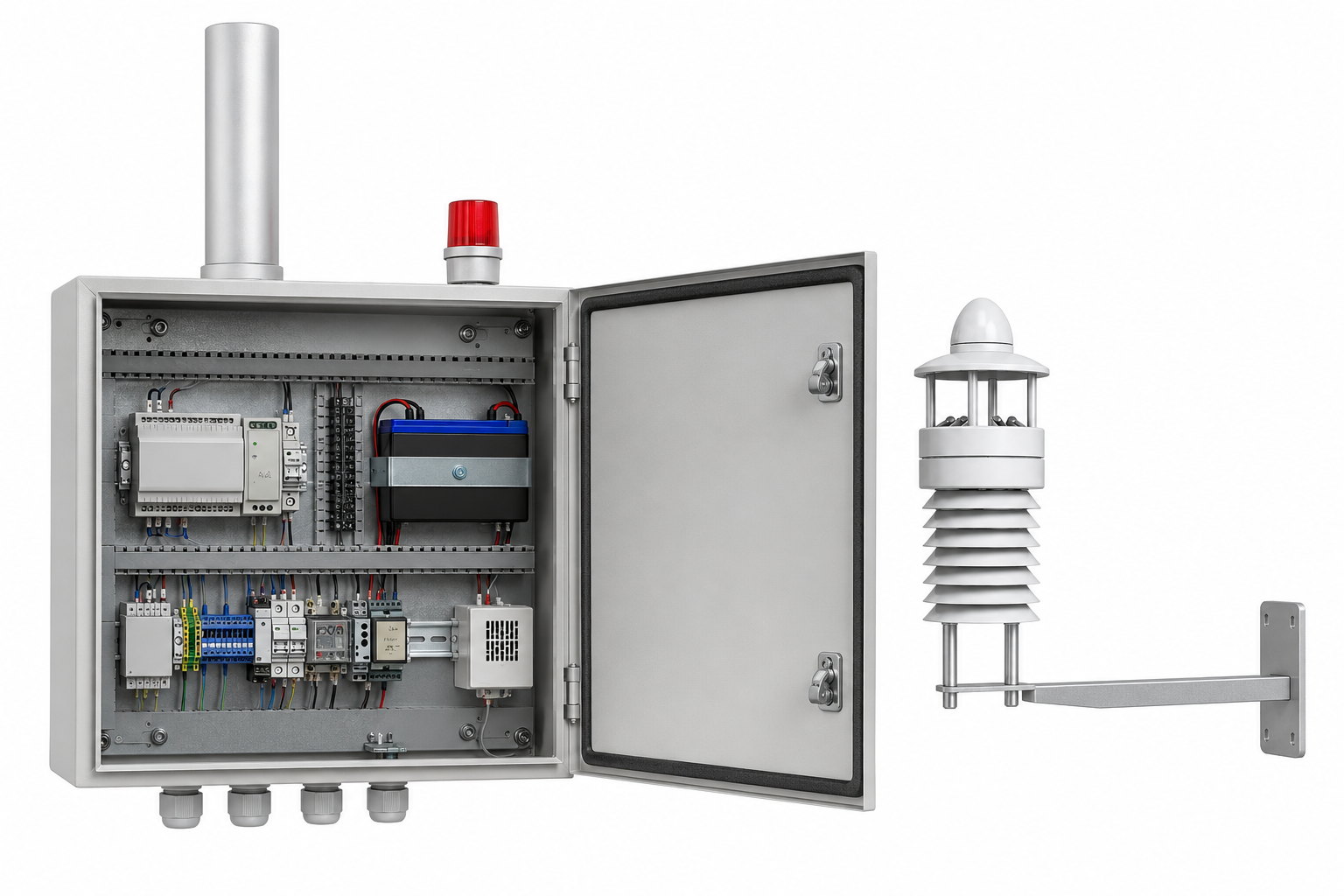

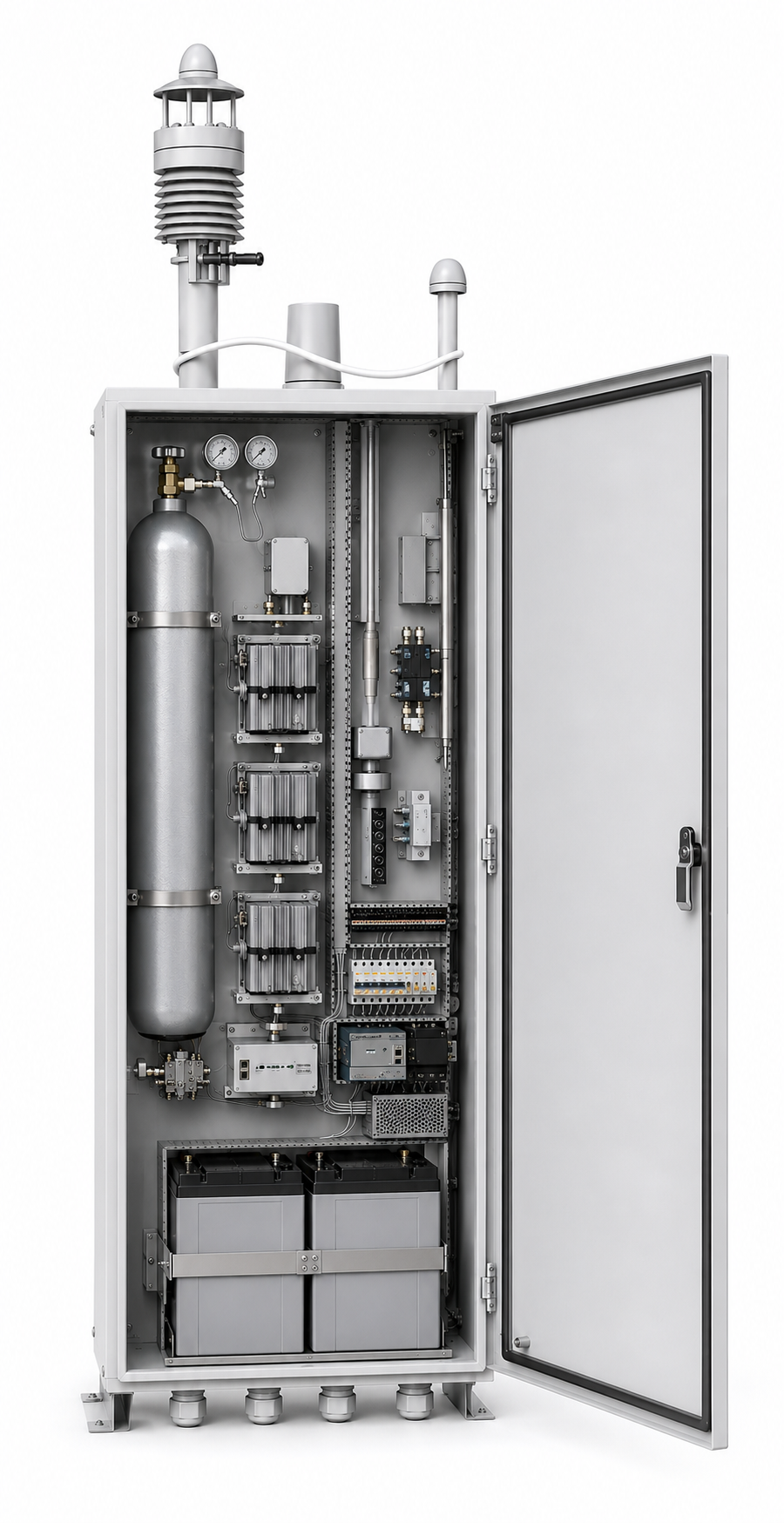

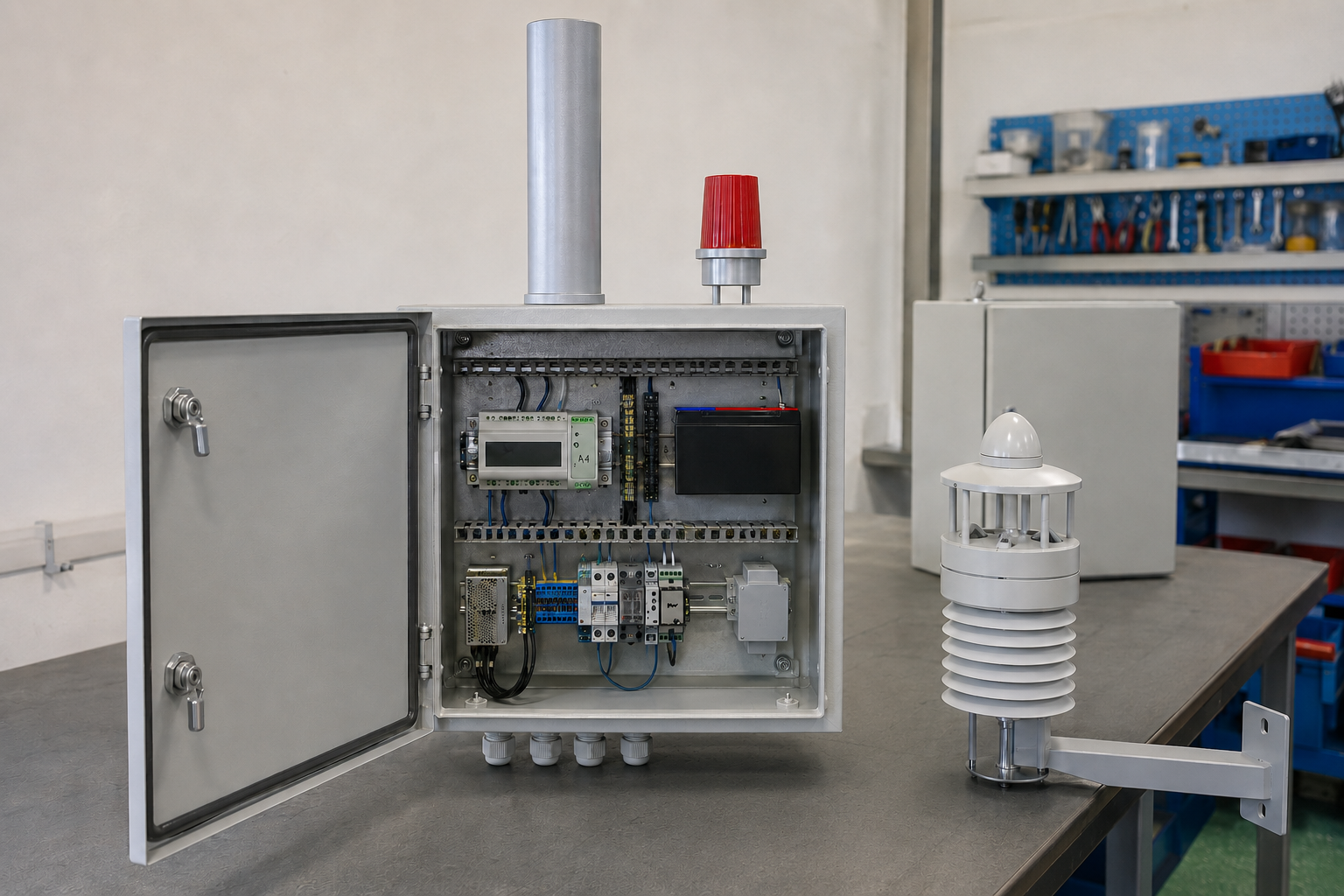

Внутреннее оборудование шкафа:

• Контроллер УМС-М «Мирада» — управляющее ядро поста (сбор данных, логика, хранение архива более 30 суток, управление устройствами).
• Газоанализаторы — набор сенсоров для измерения токсичных, горючих и отравляющих газов.
• Газораспределительная система и редуктор высокого давления — обеспечение подачи воздуха к сенсорам.
• Баллон с синтетическим воздухом — для автоматической продувки и калибровки сенсоров.
• Воздухозаборное оборудование — забор и подогрев атмосферного воздуха перед подачей в газоанализаторы.
• Автоматическая система очистки и калибровки сенсоров — по расписанию или в ручном режиме.
• Источник бесперебойного питания — аккумуляторы 12 В, суммарной ёмкостью 68 А·ч.
• Кондиционер (климат-контроль) — поддержание температуры внутри шкафа на уровне 20±5 °С для корректной работы газоанализаторов.
• Видеорегистратор — HDD 6 ТБ, поддержка H.265/H.264, разрешение до 4 Мп.
• Каналообразующее оборудование — Ethernet-коммутатор, 3G/LTE-роутер.

2. Внешнее оборудование (устанавливается на мачте/опоре):

• Метеостанция (температура, влажность, давление, ветер, осадки, типы осадков) — интерфейс RS485, питание 24 В.
• Датчик запылённости — измерение PM10 и PM2.5.
• Датчик радиационного фона (дозиметр) — измерение МЭД гамма-излучения.
• Внешняя поворотная IP-видеокамера — 4 Мп, 32‑кратный зум, ИК-подсветка до 150 м, IP66, автоматическое слежение, распознавание лиц и объектов.
• Приёмник ГЛОНАСС/GPS — синхронизация времени и геопозиционирование.
• Внешняя антенна LTE/3G — диапазон 790–2700 МГц, усиление 9–14,5 dB.

Функциональные возможности

Измеряемые параметры:

Анализ и обработка:

• Настройка пороговых значений (лимитов) по каждому параметру.
• Автоматическое формирование тревожных сообщений при выходе за пределы норм.
• Переход в учащённый режим измерений при обнаружении опасного явления.
• Определение угроз: выброс токсичных веществ, резкое изменение погоды, визуальная оценка по видео.
• Автоматическая продувка и калибровка сенсоров газоанализаторов (по расписанию или вручную).

Передача данных:

• Режим онлайн и по расписанию.
• Каналы связи: Ethernet (10/100), LTE, 3G.
• Протоколы: ISPEP, MQTT (интеграция со сторонними системами).
• Шифрование каналов по протоколу IPsec (AES-256-CBC + SHA256).
• Интеграция с внешним ПО сторонних производителей.
• Автоматическая синхронизация времени и координат по ГЛОНАСС/GPS.

Контроль и диагностика:

• Мониторинг вскрытия корпуса шкафа.
• Мониторинг угла наклона поста от вертикальной оси.
• Контроль наличия основного питания.
• Контроль заряда встроенных аккумуляторов.
• Журналирование всех событий.
• Удалённое управление и настройка параметров датчиков через СПО.

Программное обеспечение:

• ПАК «Ароганит Safe Point».
• Отображение данных на картографической основе, в виде графиков и отчётов.
• Визуализация результатов измерений для дальнейшей обработки.
• Управление пользовательским доступом (парольная авторизация).
• Высокий уровень защиты от несанкционированных изменений (по Р 50.2.077).

Характеристики видеокамеры

• 4 Мп уличная скоростная поворотная IP-камера.
• Объектив 5,9–188,8 мм, 32-кратный оптический зум.
• Угол обзора 60,2° – 2°.
• ИК-подсветка до 150 м, механический ИК-фильтр.
• Чувствительность 0,005 лк.
• Сжатие H.265/H.264/H.265+/H.264+/MJPEG, тройной поток.
• Разрешение 2560x1440@25 к/с.
• WDR 120 дБ, 3D DNR, BLC, антитуман, ROI.
• Обнаружение движения, вторжения, пересечения линии, классификация «человек/ТС».
• Автоматическое слежение 2.0, захват лиц.
• Вращение 360° (скорость до 120°/с), наклон от –15° до +90° (до 80°/с).
• Степень защиты IP66, грозозащита TVS 6000 В.
• Масса 3 кг.

Характеристики системы хранения видеоинформации

• Видеовход: IP@4 Мп.
• Аудиовход: 1 канал RCA.
• Сжатие видео: H.265+/H.265/H.264+/H.264.
• Разрешение записи: до 4 Мп.
• Хранилище: HDD до 6 ТБ.

Условия эксплуатации и надёжность

• Все внешние компоненты имеют степень защиты не ниже IP54, шкаф – IP65.
• Кондиционер автоматически поддерживает температуру внутри шкафа на уровне 20±5 °С, что является обязательным условием для корректной работы газоанализаторов.
• Пост устойчив к синусоидальным вибрациям (группа L1 по ГОСТ Р 52931), электростатическим разрядам (степень 2), электромагнитным помехам и микросекундным импульсным помехам (степень 1 по ГОСТ 30804.4.2–4.5).
• Резервирование питания (АКБ 68 А·ч) обеспечивает до 6 часов автономной работы.

Техническое обслуживание

Виды и периодичность ТО:

Дополнительно:

• Замена аккумуляторов – не реже 1 раза в 5 лет (AGM-технология).
• Все работы выполняются техническим персоналом, прошедшим обучение на предприятии-изготовителе.
• Монтаж и запуск – только специалистами изготовителя или авторизованными организациями.
• Капитальный ремонт – только на предприятии-изготовителе.

Транспортировка и хранение

• Транспортировка – любым видом крытого транспорта, условия по группе С ГОСТ 23216.
• Хранение – в сухих, проветриваемых помещениях при температуре от +5 до +40 °C, влажности до 80% (группа 3 ГОСТ 15150).
• После транспортировки при отрицательных температурах – выдержка не менее 4 часов при нормальных условиях перед включением.

Гарантийные обязательства

• Гарантийный срок – 12 месяцев со дня продажи.
• Производитель гарантирует соответствие изделия требованиям ТУ и ГОСТ при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.
• В течение гарантийного срока неисправные составные части заменяются или ремонтируются за счёт поставщика.
• Гарантия не распространяется на повреждения, вызванные стихийными бедствиями, перенапряжениями, механическими воздействиями или несоблюдением инструкций.
• Послегарантийное обслуживание – по отдельным договорам за счёт потребителя.
