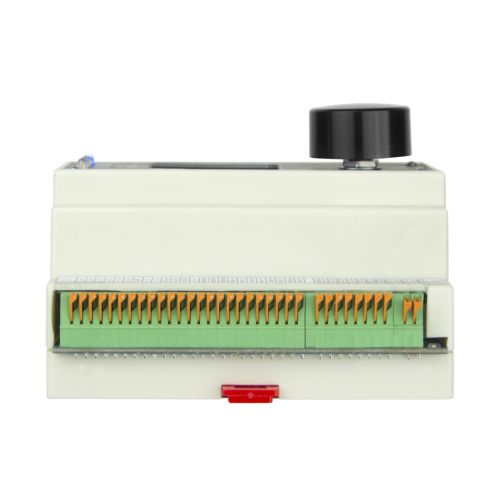

Контроллер мониторинга удаленного управления П166 СМУ УМС-М

Является является современным высокоинтегрированным устройством, сочетающим в себе функции шлюза, концентратора данных и логического контроллера. Благодаря множеству интерфейсов, поддержке популярных протоколов и гибким настройкам он успешно применяется в системах учёта, мониторинга и автоматизации самого разного уровня – от небольших локальных постов до масштабных территориально распределённых комплексов. Его надёжность, компактность и длительный срок службы делают его оптимальным выбором для ответственных инфраструктурных объектов.

Назначение и область применения

Контроллер является связующим звеном между системами верхнего уровня (диспетчерскими, SCADA, IoT-платформами) и полевым оборудованием – датчиками, приборами учёта, исполнительными механизмами. Он выполняет функции сбора данных, первичной обработки, архивации и передачи информации на сервер, а также приёма команд управления и их отработки на подключённых устройствах.

Области применения:

• информационные системы учёта энергоресурсов (электроэнергия, вода, тепло);
• системы мониторинга и телеуправления на объектах ЖКХ, ТЭК, ЦОД;
• комплексные системы безопасности;
• метеорологические и экологические системы мониторинга;
• автоматизация производств, зданий и промышленных процессов.

Контроллер может работать как в составе распределённой системы по стандартным протоколам (ISPEP, SNMPv1, MQTT, MODBUS), так и автономно, выполняя загруженные алгоритмы управления по времени, дате или показаниям датчиков.

Обеспечивает

• защищённое соединение с сервером;
• передачу событий от подключённых устройств в реальном времени;
• приём управляющих команд от сервера и их трансляцию на исполнительные устройства.

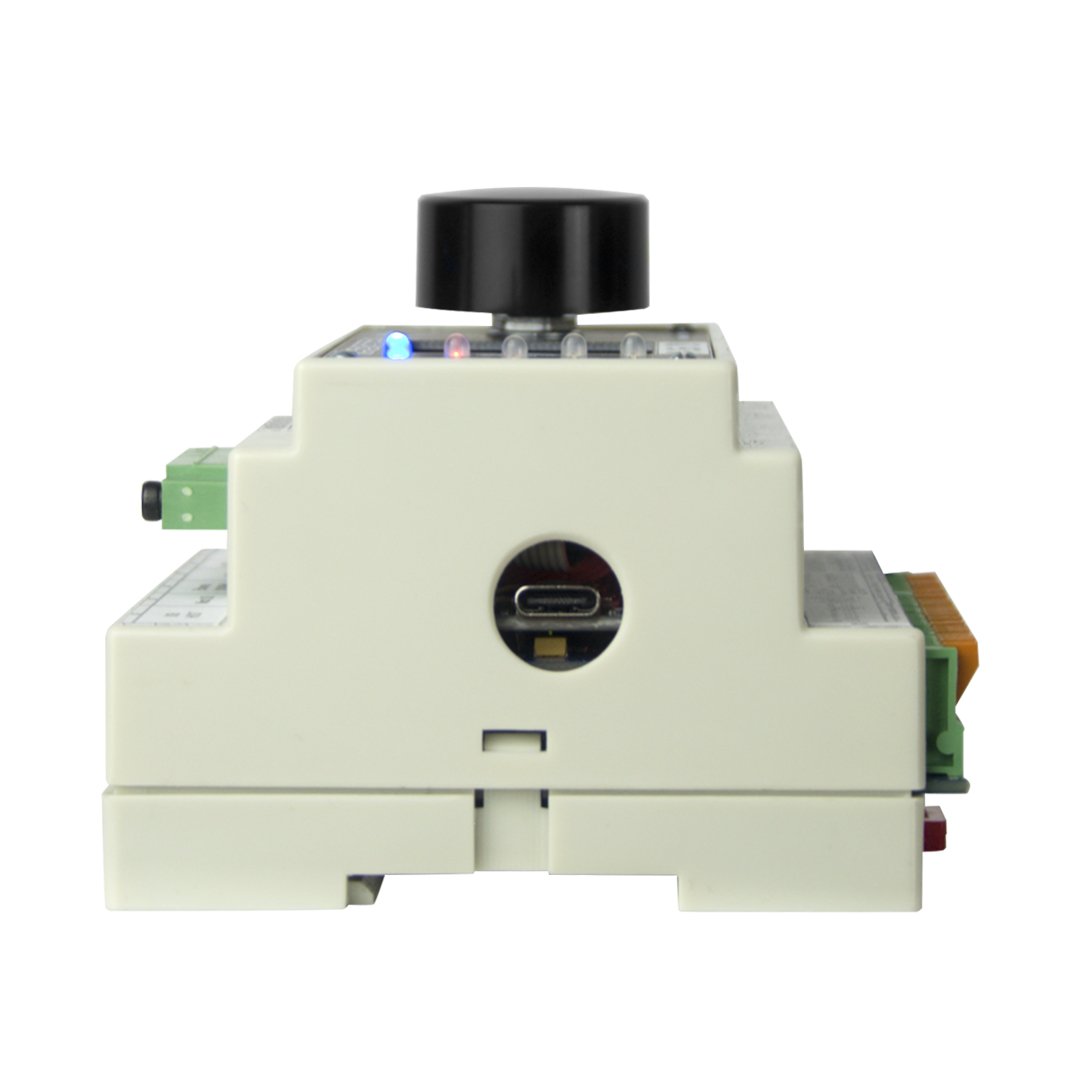

Конструктивные особенности

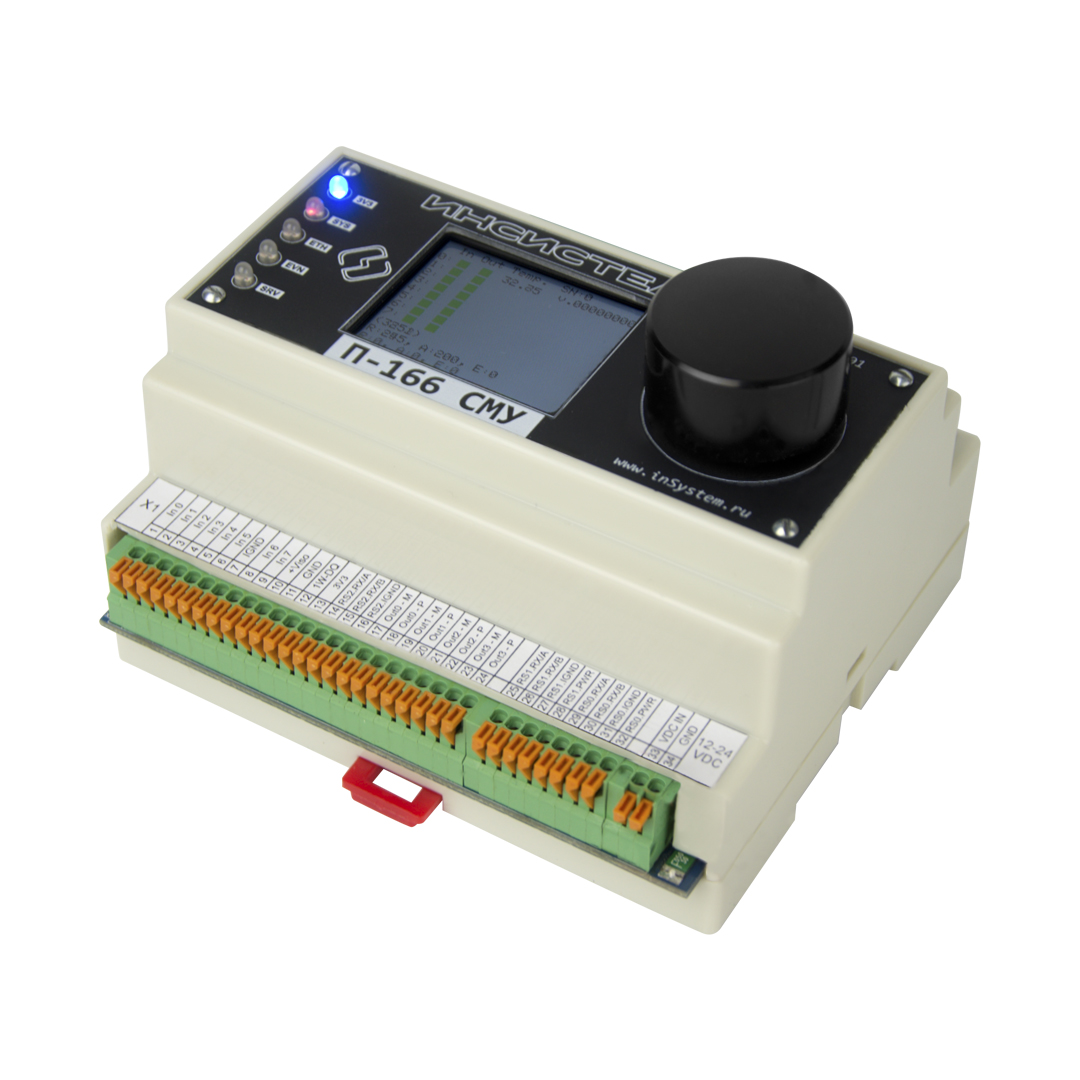

Изделие выпускается в двух исполнениях корпуса:

• на DIN-рейку – для монтажа в электрических шкафах;
• в 19" корпусе – для установки в телекоммуникационные стойки.

Габаритные размеры (исполнение на DIN-рейку):

• ширина – 107 мм, высота – 88 мм, глубина – 59 мм;
• масса – не более 0,3 кг.

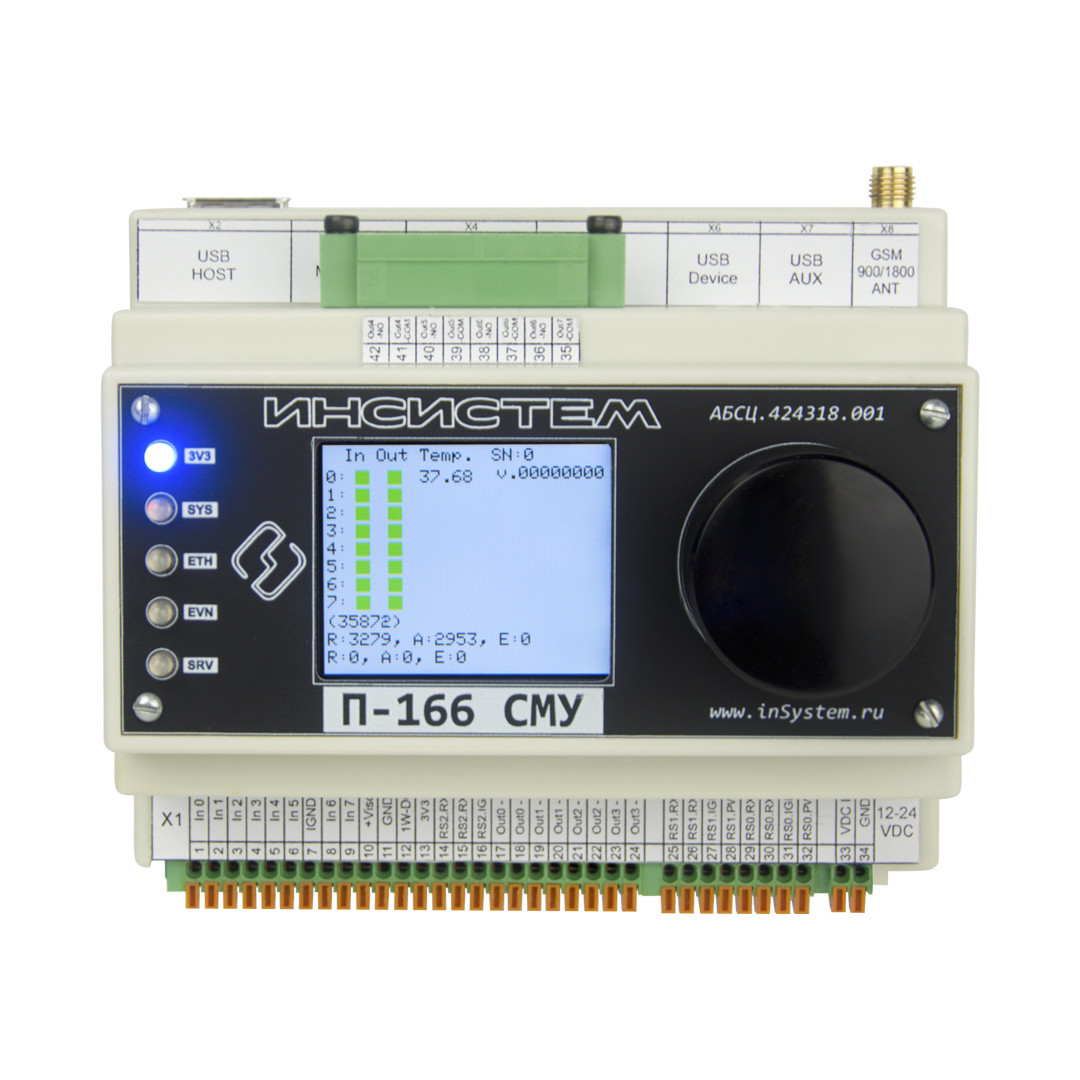

Крепление на DIN-рейку осуществляется с помощью встроенных пружинных держателей. На лицевой панели размещены светодиодные индикаторы питания и режимов работы, а также элементы управления (кнопки или переключатели – в зависимости от модификации). Степень защиты корпуса – IP20 (защита от проникновения твёрдых предметов диаметром >12,5 мм, без защиты от воды).

Интерфейсы и порты ввода/вывода

Контроллер оснащён широким набором проводных и беспроводных интерфейсов, что обеспечивает гибкость подключения практически любого полевого оборудования.

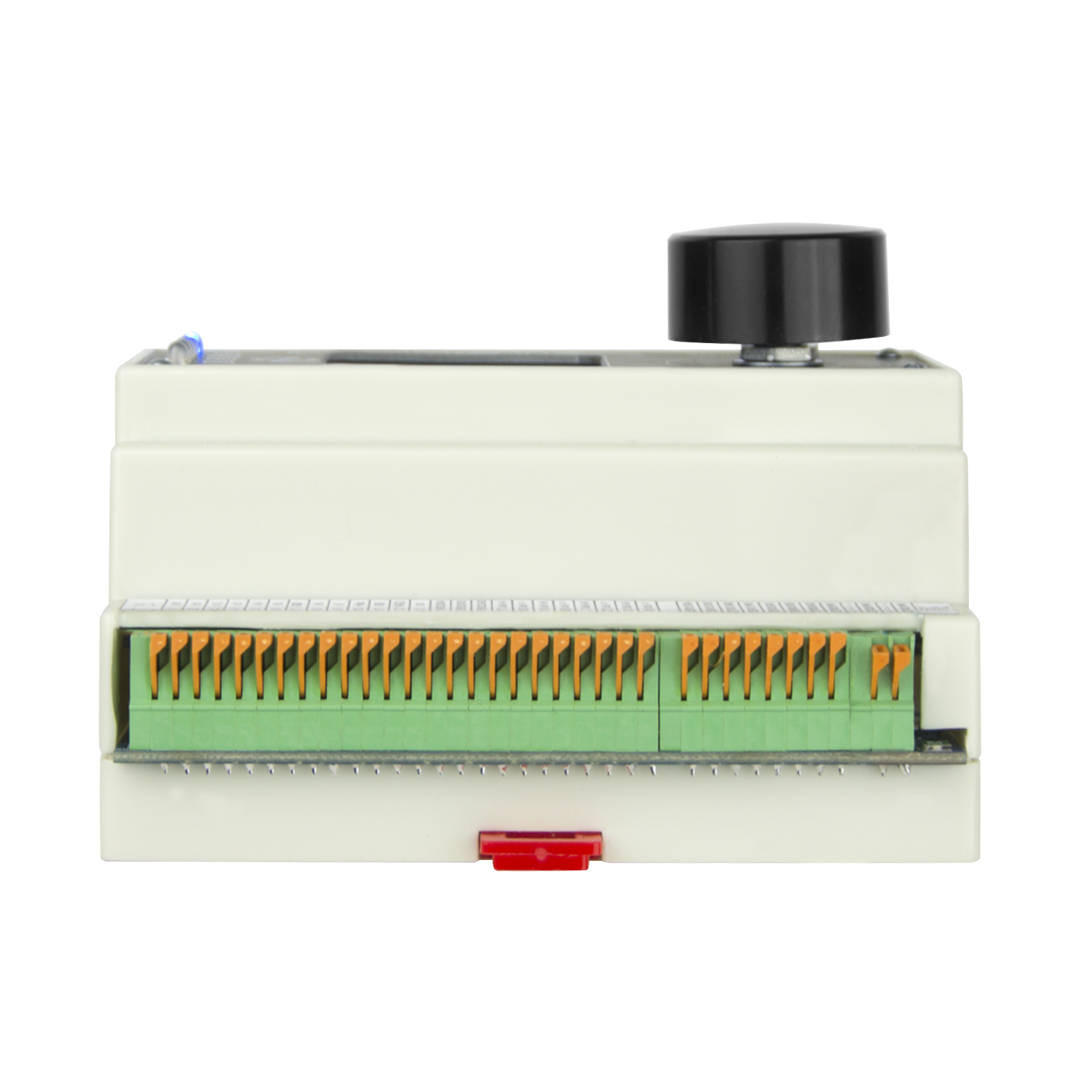

Клеммная колодка (34 нажимных контакта):

• 2 контакта – питание;
• 8 контактов – два последовательных интерфейса (RS232/RS485);
• 24 контакта – для опционального модуля расширения (назначение определяется устанавливаемой платой).

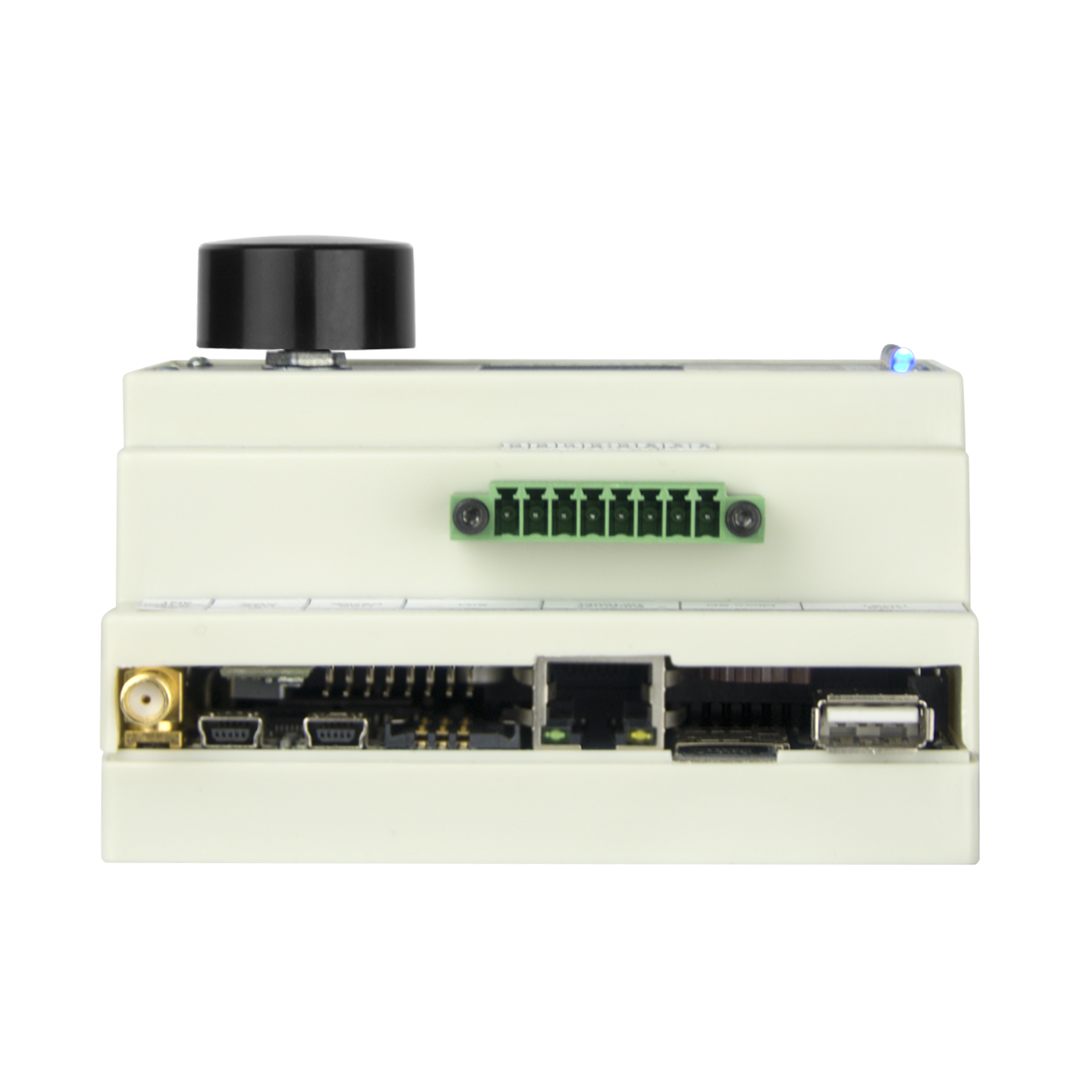

Проводные интерфейсы:

• Ethernet – 10/100 Мбит/с, разъём RJ‑45;
• USB – два порта: USB HOST и USB DEVICE;
• RS232 – 2 изолированных (3‑проводных) + 1 неизолированный;
• RS485 – 2 изолированных + 5 неизолированных;
• TTL‑UART – 1 порт.

Дискретные входы и выходы:

• 4 бинарных входа (сухой контакт) – для подключения датчиков открытия двери, наличия напряжения, состояния АКБ, тампера и т.п.;
• 2 электромеханических реле – для управления внешними исполнительными устройствами.

Беспроводные модули:

• GPRS-модем с разъёмом для внешней GSM-антенны и слотом для SIM-карты – обеспечивает связь в удалённых и резервных каналах;
• Радиомодуль на частоте 2,4 ГГц – для связи с беспроводными датчиками (температуры, влажности, движения и т.д.).
• LoraWan (опционально)

Дополнительные разъёмы:

• Слот для карты Micro‑SD – хранение архивов событий, конфигурационных файлов и программных модулей;
• Разъём для сервисного обслуживания (отладка, прошивка).

Встроенные датчики:

• Встроенный датчик температуры – для контроля микроклимата внутри шкафа и коррекции показаний внешних датчиков.

Функциональные возможности

• Мониторинг подключённых устройств – постоянный опрос датчиков пожарной, охранной сигнализации, температуры, уровня шума, освещённости, метеопараметров, газоанализаторов, дозиметров, уровнемеров и т.д. (полный перечень поддерживаемого оборудования приведён в руководстве по эксплуатации).
• Удалённое управление – включение/отключение исполнительных устройств, перезапуск по команде с сервера.
• Сбор показаний приборов учёта – опрос счётчиков электроэнергии, воды, тепла по гибкому графику; ведение архива с привязкой по времени.
• Функция Watch Dog – аппаратный контроль работоспособности подключённых устройств; при зависании или потере связи контроллер инициирует автоматическое восстановление.
• Хранение архива – все события и измеренные данные сохраняются в энергонезависимой памяти и на Micro‑SD карте, что гарантирует сохранность информации при сбоях питания.
• Интеграция с верхним уровнем – поддерживаемые протоколы: ISPEP, SNMPv1, MQTT, MODBUS. Контроллер может выступать в роли SNMP-агента или MQTT-клиента, а так же имеет интеграцию с ПО Ароганит и имеет интерфейс интеграции для  IoT-платформ.
• Визуализация – на мнемосхемах в программном обеспечении отображается состояние устройств и параметры в реальном времени; формирование отчётов по потреблению и событиям.
• Гибкая настройка – конфигурирование через WEB-интерфейс, Telnet, TFTPC. Возможно обновление встроенного ПО и загрузка скриптов с карты памяти.

Комплект поставки

Блок питания, GSM-антенна и SIM-карта приобретаются отдельно.

Срок службы и гарантийные обязательства

• Срок службы – 10 лет (при соблюдении условий эксплуатации).
• Срок хранения – 1 год с даты изготовления.
• Гарантийный срок – 12 месяцев с даты приёмки.
• Гарантия распространяется на все дефекты производственного характера и не действует при механических повреждениях, воздействии высокого напряжения, ударов молнии, несоблюдении условий эксплуатации или форс-мажорных обстоятельствах.
• Ремонт в гарантийный период выполняется за счёт изготовителя или авторизованного сервисного центра. После гарантии – за счёт потребителя по отдельным договорам.

Транспортирование и хранение

• Транспортировка допускается любым видом крытого транспорта (автомобильный, железнодорожный, авиационный) на любое расстояние.
• Условия транспортирования – по ГОСТ 15150, группа 5 (температура от –40 до +55 °С, влажность до 95% при +35 °С).
• Хранение – в отапливаемых помещениях при температуре +5…+40 °С и влажности не более 80% при +25 °С. В воздухе не должно быть токопроводящей пыли, паров кислот и щелочей.
• После транспортировки при низких температурах или высокой влажности перед включением необходима выдержка не менее 3 часов в нормальных условиях.

Утилизация и экологичность

• Изделие не содержит драгоценных металлов.
• При утилизации не выделяются вредные вещества, опасные для здоровья персонала и окружающей среды.
• Утилизация осуществляется в соответствии с внутренним порядком эксплуатирующей организации. Перед утилизацией необходимо приложить акт, подтверждающий отсутствие радиоактивного облучения.
