Сдана в эксплуатацию автоматизированная система управления оперативными службами города Ставрополя

Сдана в эксплуатацию Автоматизированная система управления оперативными службами города при ведении аварийно-спасательных работ по ликвидации последствий чрезвычайных ситуаций природного и техногенного характера на объектах транспортной инфраструктуры и транспортных средствах г. Ставрополя.

ПИЛОТНАЯ ЗОНА создана во второй половине 2011 года в результате выполнения государственного контракта, заключённого между «Заказчиком» - Главным управлением Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Ставропольскому краю – и «Исполнителем» - обществом с ограниченной ответственностью «Научно-производственным объединением Инженерные системы».

Автоматизированная система управления оперативными службами (АСУ ОС) («ПИЛОТНАЯ ЗОНА») решает задачи

• сбор, обработка и представлении вышестоящим, взаимодействующим и нижестоящим органам управления РСЧС оперативной информации о ЧС, прогнозной информации о тенденциях их развития и последствиях, силах, средствах и ресурсах;

• оперативное управление действиями подчинённых подразделений при выполнении мероприятий по экстренному предупреждению и ликвидации ЧС;

• координация совместной деятельности взаимодействующих ведомственных дежурно - диспетчерских служб при угрозе или возникновении ЧС;

• информационное и программно-техническое обеспечение работы на пунктах управления постоянно действующих и координирующих органов управления РСЧС.

Объекты АСУ ОС («пилотной зоны»):

• Главное управление «ЦУКС МЧС России по СК»;

• МУ «Единая дежурно-диспетчерская служба города Ставрополя»;

• МУ ДДС ГУ «3 отряд федеральной противопожарной службы по Ставропольскому краю»;

• МУ «Скорая медицинская помощь» города Ставрополя;

• Ставропольские электрические сети филиала ОАО «МРСК Северного Кавказа»;

• Управление МВД России по городу Ставрополю;

• Управление ФСБ России по Ставропольскому краю;

• Подвижный пункт управления оперативными службами (ППУ ОС);

• Подвижная станция управления беспилотными летательными аппаратами (ПСУ БПЛА).

Специальное программное обеспечение АСУ ОС («пилотной зоны») включает:

• подсистему оперативных диспетчерских служб;

• подсистему поддержки принятия решения;

• геоинформационную подсистему;

• подсистему видеомониторинга;

• подсистему мониторинга подвижных объектов;

• подсистему оповещения оперативных служб.

Базы данных АСУ ОС («пилотной зоны»):

• база специальных данных;

• база тематических данных;

• база картографических данных.

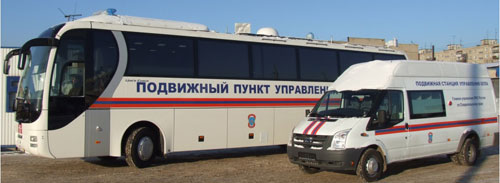

Рисунок 1 Подвижный пункт управления оперативными службами (ППУ ОС) и подвижная станция управления беспилотными летательными аппаратами (ПСУ БПЛА)

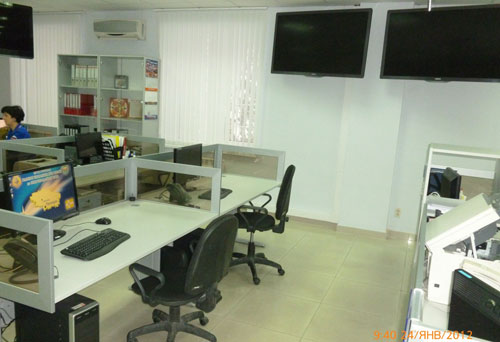

Рисунок 2 ЦУКС Главного управления «ЦУКС МЧС России по Ставропольскому краю»

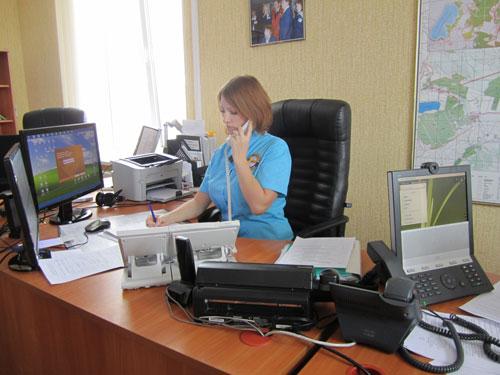

Рисунок 3 АРМ МУ «Единая дежурно-диспетчерская служба города Ставрополя»

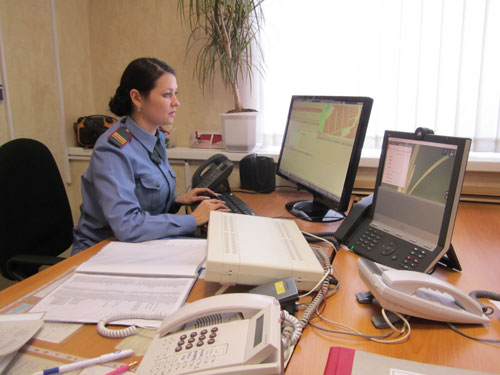

Рисунок 4 АРМ ДДС Управления МВД России по городу Ставрополю

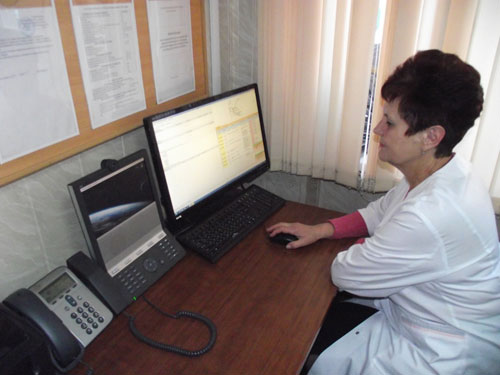

Рисунок 5 АРМ ДДС МУ «Скорая медицинская помощь города Ставрополя»

Подвижный пункт управления автоматизированной системы управления оперативными службами (ППУ ОС)

Предназначен для доставки оперативных групп и специального оборудования к местам возникновения чрезвычайных ситуаций и организации управления мероприятиями по ликвидации последствий ЧС в районах промышленных, транспортных и коммуникационных аварий природного и техногенного характера в городских и полевых условиях в любое время года и суток в Ставропольском крае.

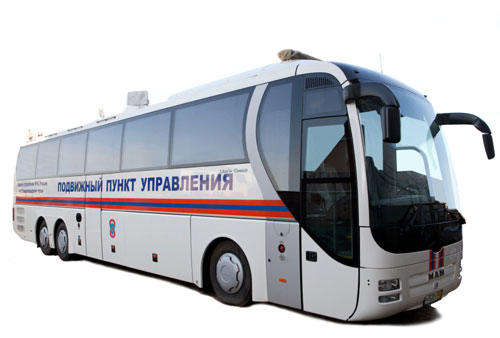

Рисунок 6 Подвижный пункт управления оперативными службами на базе шасси MAN с дизельным двигателем модели MAN

Внутри кузов автомобиля ППУ ОС разделён на два рабочих отсека глухой перегородкой с распашной дверью:

• штабной (оперативный) отсек;

• ситуационный центр.

Штабной (оперативный) отсек предназначен для руководства проведением аварийно-спасательных работ при ликвидации чрезвычайных ситуаций природного и техногенного характера на объектах транспортной инфраструктуры и транспортных средствах.

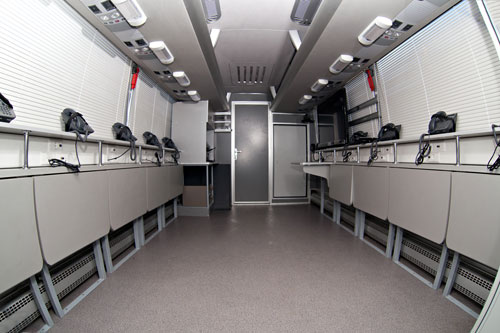

Рисунок 7 Штабной (оперативный) отсек ППУ ОС

Ситуационный центр на пятнадцать посадочных мест и два места руководящего состава, укомплектованный оконечным оборудованием сети широкополосного беспроводного доступа и спутниковым терминалом для проведения совещаний в режиме видеоконференции с выводом видеоинформации на ЖК-панели и громкоговорящей связью для проведения совещаний.

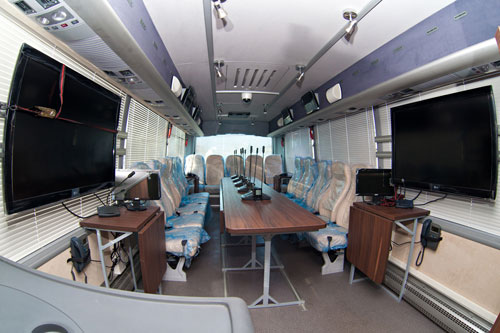

Рисунок 8 Ситуационный центр ППУ ОС

Подвижная станция управления беспилотными летательными аппаратами автоматизированной системы управления оперативными службами (ПСУ БПЛА АСУ ОС)

ПСУ БПЛА - автотранспортное средство (автомобиль) на базе шасси Ford, оснащённое стационарным и съёмным оборудованием, системами связи, рабочими местами, системами электроснабжения и отопления для выполнения функциональных задач ПСУ БПЛА в составе АСУ ОС.

ПСУ БПЛА - составная часть АСУ ОС («пилотного сегмента») автоматизированной системы управления оперативными службами города Ставрополя, работает в едином информационном пространстве «пилотного сегмента», обеспечивая функционирование двух БПЛА в автономном режиме:

• доставку БПЛА, средств обеспечения их функционирования, средств связи и специального оборудования к местам проведения работ по дорогам с твёрдым покрытием;

• автономное электропитание оборудования, средств связи, аппаратуры приёма и передачи данных;

• обеспечение радиосвязи.

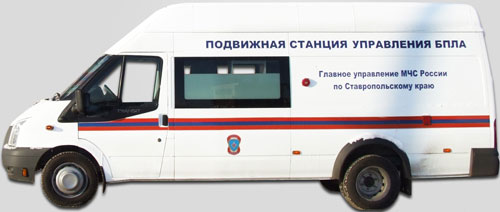

Рисунок 9 ПСУ Подвижная станция управления беспилотными летательными аппаратами

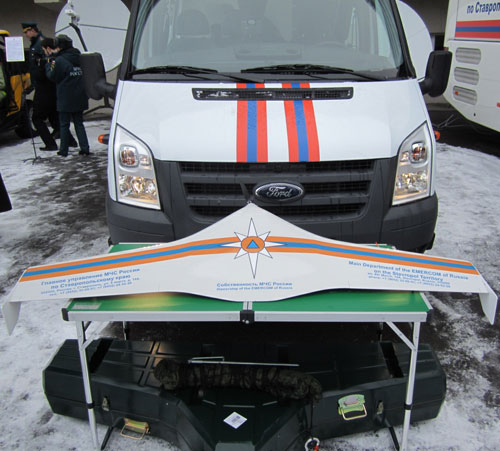

Рисунок 10 Беспилотный летательный аппарат и подвижная станция управления беспилотными летательными аппаратами

Комплекс предназначен для наблюдения в широком диапазоне метеоусловий подстилающей поверхности (в.т.ч. сложного рельефа местности, водной поверхности):

• поиска и обнаружения объектов,

• получения и передачи информации в реальном времени и масштабе телевизионного, тепловизорного изображения местности,

• определения координат и объектов наблюдения,

• сбора, накопления и обработки иной информации.

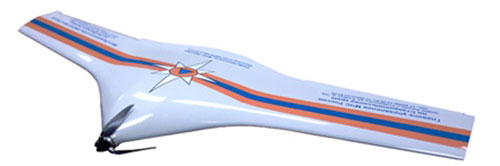

Рисунок 11 Беспилотный летательный аппарат комплекса ZALA 421-04М

Специальное программное обеспечение АСУ ОС

Создано двадцать три АРМ ДДС: пять в ГУ «ЦУКС МЧС России по СК»; по одному в МУ «ЕДДС города Ставрополя», в МУ ДДС ГУ «3 отряд федеральной противопожарной службы по Ставропольскому краю», в МУ «Скорая медицинская помощь» города Ставрополя, в Ставропольских электрических сетях филиала ОАО «МРСК Северного Кавказа», в Управлении МВД России по городу Ставрополю, в Управлении ФСБ России по Ставропольскому краю; десять в ППУ ОС; два в ПСУ БПЛА.

Для автоматизации выполнения задач пилотной зоны АСУ ОС используется специальное программное обеспечение, КПО: "Мобильный Аналитик", "Ароганит - Ситуационный центр", "Ароганит - ДДС Про" верия 2.1.
